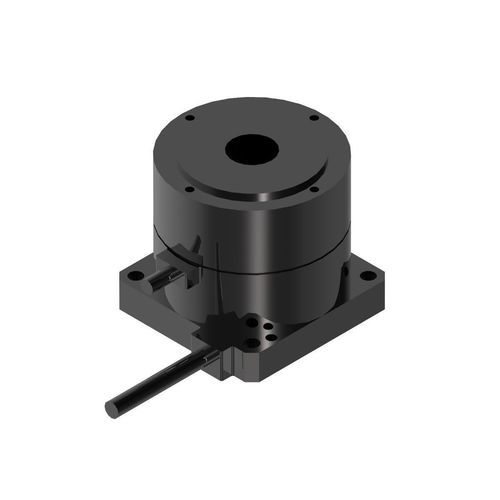

ブラシレストルク モーター TDB-040-038-NH-AY直流220Vモジュール式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ブラシレス, 直流
- 電圧
- 220V
- 構造
- モジュール式, コンパクト, フレームレス
- IPコード
- IP40
- 応用
- 工作機械用, ロボット工学用, 協調型ロボット用, 産業用, 切断機用, 回転テーブル用, 医療設備用, 梱包機用, 医療用, 内蔵型エンコーダー付き, 半導体産業用, 激しい使用に耐える, エレクトロニクス産業用, 自動車用途, 製薬産業用
- その他の特徴
- オーダーメイド, ダイレクトドライブ, 低電圧, 定速式, 低慣性, ハイトルク, 高出力, 高慣性, 内蔵型エンコーダー付き, 高精度, 高効率, 高速, 動作調整用, 低振動, 低速, ハーモニックドライブ式, 標準タイプ, 高解像度, 精密, 中速, 低騒音, サーボドライブ
- 出力
最少: 7 W
(0.01 hp)最大: 7 W
(0.01 hp)10 W
(0.01 hp)- アンペア数
最少: 0.63 A
最大: 1.9 A
- トルク
最少: 0.13 Nm
(0.095883 ft.lb)最大: 0.39 Nm
(0.287649 ft.lb)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 500 rpm
(3,141.5927 rad.min-1)- 直径
40 mm
(1.57 in)- 使用温度
最少: 0 °C
(32 °F)最大: 40 °C
(104 °F)
詳細
導入
直結トルクモータ（DD）TDB-040-038-NH-AYは、コンパクトな構造、高精度、応答性の速さを特徴とし、高精度位置決めや直結駆動用途に適しています。小型でありながら仕様に優れ、半導体装置、精密ステージ、自動化システムに適合します。
仕様
Performance | 単位 | Performance | 単位
連続トルク | 0.13 N ·m | 最大トルク | 0.39 N ·m
連続電流 | 0.63 Arms | 最大電流 | 1.9 Arms
定格出力 | 7 W | トルク定数 | 0.21 N ·m/Arms
抵抗@25℃ | 7.5 Ohms L-L | インダクタンス | 1.5 mH
Back-EMF定数@25℃ | 0.123 Vrms/rad/s | 慣性モーメント | 5x10^-6 Kg ·m^2
精度 | ±40 Arc sec | 繰返し精度 | ±2.5 Arc sec
最大軸方向荷重 | 20 N | 最大モーメント荷重 | 0.4 N ·m
軸振れ | 5 µm | ラジアル振れ | 5 µm
最高回転数 | 500 rpm | モータ質量 | 0.075 Kg
極数 | 22 | 解像度 | 819200 カウント/回転
直径 | 40 mm | 高さ | 38.5 mm
デジタルエンコーダに基づく。標準的なエンドストップ制限。関連するパラメータおよび仕様は予告なく変更される場合があります。
オプションのコンタクトバウンスレベルについては、一定負荷・一定温度で測定しています。
特徴 / 技術仕様
直結トルクモータ（DD）TDB-040-038-NH-AYは、コンパクトな構造、高精度、応答性の速さを特徴とし、高精度位置決めや直結駆動用途に適しています。小型でありながら仕様に優れ、半導体装置、精密ステージ、自動化システムに適合します。
仕様
Performance | 単位 | Performance | 単位
連続トルク | 0.13 N ·m | 最大トルク | 0.39 N ·m
連続電流 | 0.63 Arms | 最大電流 | 1.9 Arms
定格出力 | 7 W | トルク定数 | 0.21 N ·m/Arms
抵抗@25℃ | 7.5 Ohms L-L | インダクタンス | 1.5 mH
Back-EMF定数@25℃ | 0.123 Vrms/rad/s | 慣性モーメント | 5x10^-6 Kg ·m^2
精度 | ±40 Arc sec | 繰返し精度 | ±2.5 Arc sec
最大軸方向荷重 | 20 N | 最大モーメント荷重 | 0.4 N ·m
軸振れ | 5 µm | ラジアル振れ | 5 µm
最高回転数 | 500 rpm | モータ質量 | 0.075 Kg
極数 | 22 | 解像度 | 819200 カウント/回転
直径 | 40 mm | 高さ | 38.5 mm
デジタルエンコーダに基づく。標準的なエンドストップ制限。関連するパラメータおよび仕様は予告なく変更される場合があります。
オプションのコンタクトバウンスレベルについては、一定負荷・一定温度で測定しています。
特徴 / 技術仕様
- 型式: TDB-040-038-NH-AY
- 連続トルク: 0.13 N·m
- 最大トルク: 0.39 N·m
- 連続電流: 0.63 Arms
- 最大電流: 1.9 Arms
- 定格出力: 7 W
- トルク定数: 0.21 N·m/Arms
- 抵抗 @25℃: 7.5 Ohms L-L
- インダクタンス: 1.5 mH
- Back-EMF定数 @25℃: 0.123 Vrms/rad/s
- 慣性モーメント: 5x10^-6 Kg·m^2
- 精度: ±40 Arc sec
- 繰返し精度: ±2.5 Arc sec
- 最大軸方向荷重: 20 N
- 最大モーメント荷重: 0.4 N·m
- 軸振れ: 5 µm
- ラジアル振れ: 5 µm
- 最高回転数: 500 rpm
- 質量: 0.075 Kg
- 極数: 22
- 解像度: 819200 カウント/回転
- 直径: 40 mm
- 高さ: 38.5 mm
