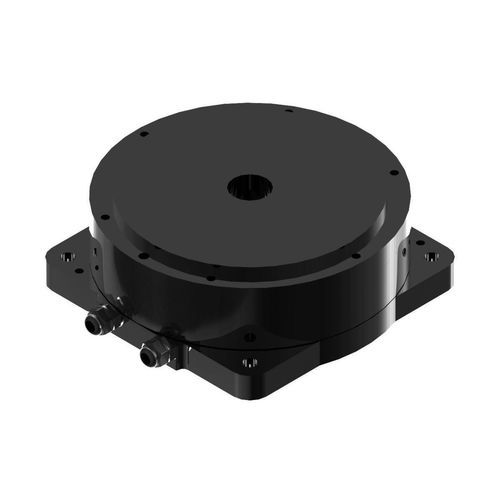

DCトルクモーター TDB-080-050-NH-RD-T
BLDC220VDC ブレーキ付

DCトルクモーター - TDB-080-050-NH-RD-T - Suzhou Honpine Precision Industry Co., Ltd. - BLDC / 220V / DC ブレーキ付

お気に入りに追加する

商品比較に追加する

Suzhou Honpine Precision Industry Co., Ltd.のサイトについての詳しい情報

特徴

タイプ

BLDC, DC

電圧

220V

構造

中空軸, モジュール式, DC ブレーキ付, 超コンパクト, フレームレス, 軽量, 小型, 超フラット, フラット

IPコード

IP40

応用

半導体産業用, 工作機械用, ロボット工学用, トンネル掘削機用, 協調型ロボット用, 内蔵型エンコーダー付き, 切断機用, 産業用, 回転テーブル用, 食品産業用, 梱包機用, 医療用, 医療設備用, 自動車用途, 激しい使用に耐える, エレクトロニクス産業用, 製薬産業用

その他の特徴

オーダーメイド, ダイレクトドライブ, 低振動, 低電圧, 定速式, ハイトルク, 高精度, 高速, 高効率, 高解像度, 高慣性, 精密, サーボドライブ, 高出力, 動作調整用, 低騒音, 低慣性, 内蔵型エンコーダー付き, ドライブ

出力

最少: 29 W
(0.04 hp)

最大: 29 W
(0.04 hp)

30 W
(0.04 hp)

トルク

最少: 0.6 Nm
(0.442537 ft.lb)

最大: 2 Nm
(1.475124 ft.lb)

回転速度

最少: 0 rpm
(0 rad.min-1)

最大: 450 rpm
(2,827.4334 rad.min-1)

直径

80 mm
(3.15 in)

詳細

導入
TDB-080-050-NH-RD-T は直径80 mm、全高50 mm のコンパクトなフレームレス直結（ダイレクトドライブ）回転モーターです。定格トルク0.6 N·m、ピークトルク2 N·m、最高回転数450 rpm を実現します。RD エンコーダを搭載し、ホールセンサ非搭載のセンサレス設計により、応答性が高く、バックラッシュが小さく、高精度な位置決めが可能です。

用途

自動化された回転テーブル・インデクサ
精密検査・計測システム
半導体処理・ハンドリング装置
高付加価値の医療・ラボ機器

仕様
定格トルク：0.6 N·m
ピークトルク：2 N·m
定格電流：1.7 Arms
ピーク電流：5.9 Arms
定格出力：29 W
トルク定数：0.35 N·m/Arms
抵抗 @25°C：2.8 Ohm L‑L
インダクタンス：2 mH
Back‑EMF 定数 @25°C：0.24 Vrms/rad/s
慣性モーメント：0.0018 Kg·m^2
精度：±50 arc sec
再現性：±2.5 arc sec
最大軸方向荷重：50 N
最大モーメント荷重：1 N·m
軸方向振れ：5 µm
ラジアル振れ：5 µm
最高回転数：450 rpm
質量：1.2 Kg
極数：22
分解能：500000 counts/rev
直径：80 mm
高さ：50 mm
