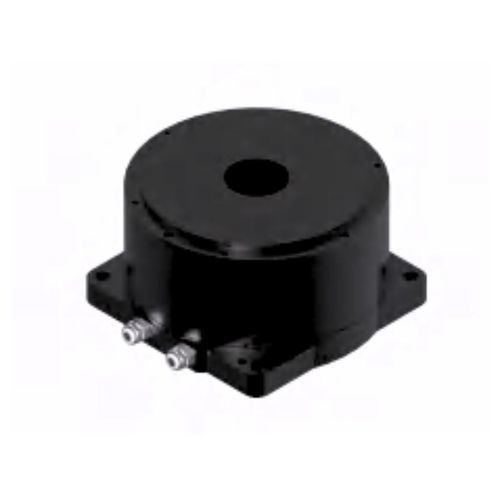

ブラシレストルク モーター TDB-170-125-NH-BDC220V外部ローター
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ブラシレス, DC
- 電圧
- 220V
- IPコード
- IP40
- 応用
- 工作機械用, ロボット工学用, 協調型ロボット用, 医療設備用, 産業用, 切断機用, 回転テーブル用, 梱包機用, 医療用, 製薬産業用, 自動車用途, 半導体産業用, 激しい使用に耐える, ベネチアンブラインド用, エレクトロニクス産業用, 食品産業用, 内蔵型エンコーダー付き
- その他の特徴
- 低電圧, ダイレクトドライブ, オーダーメイド, 定速式, 動作調整用, ハイトルク, 高出力, 標準タイプ, 高精度, 低慣性, 高効率, 低速, 高解像度, 精密, 低騒音, 中速, サーボドライブ, 高慣性, 高速, 低振動, 内蔵型エンコーダー付き, 速度コントローラー付き
- 出力
最少: 220 W
(0.3 hp)630 W
(0.86 hp)最大: 220 W
(0.3 hp)- アンペア数
最少: 2.5 A
最大: 7.5 A
- トルク
最少: 18 Nm
(13.276119 ft.lb)最大: 60 Nm
(44.253729 ft.lb)- 回転速度
150 rpm
(942.4778 rad.min-1)- 直径
170 mm
(6.69 in)- 使用温度
最少: 0 °C
(32 °F)最大: 40 °C
(104 °F)
詳細
導入
TDB-170-125-NH-B 直結型（DD）トルクモータは、外部ロータ構造と安定した制御特性を備え、CNC回転テーブル、半導体装置、ロボット関節、精密検査装置などの産業用途に広く適用されます。外部ロータ設計により慣性モーメントと出力半径が大きくなり、高負荷下での高い動的応答が可能です。本モデルはホールセンサ無しでの起動が可能な駆動ソリューション向けに設計されており、ほとんどの産業用サーボドライブと互換性があり、立ち上げを容易にします。
用途
仕様
性能 | 単位 | 性能 | 単位
連続トルク: 40 N·m | ピークトルク: 125 N·m
連続電流: 2.5 Arms | ピーク電流: 7.5 Arms
定格出力: 629 W | トルク定数: 16.7 N·m/Arms
抵抗 @25℃: 13.4 Ohms L-L | インダクタンス: 32 mH
逆起電力定数 @25℃: 13.6 Vrms/rad/s | 慣性モーメント: 0.025 kg·m^2
精度: ±15 arc sec | 繰返し精度: ±2 arc sec
最大軸方向荷重: 4000 N | 最大モーメント荷重: 200 N·m
軸方向ランアウト: 5 µm | 径方向ランアウト: 5 µm
最大速度: 150 rpm | モータ質量: 14.5 kg
極数: 30 | 分解能: 23 Bit BiSS-C
直径: 170 mm | 高さ: 125 mm
特長 / 技術仕様
TDB-170-125-NH-B 直結型（DD）トルクモータは、外部ロータ構造と安定した制御特性を備え、CNC回転テーブル、半導体装置、ロボット関節、精密検査装置などの産業用途に広く適用されます。外部ロータ設計により慣性モーメントと出力半径が大きくなり、高負荷下での高い動的応答が可能です。本モデルはホールセンサ無しでの起動が可能な駆動ソリューション向けに設計されており、ほとんどの産業用サーボドライブと互換性があり、立ち上げを容易にします。
用途
- CNC回転テーブル
- 半導体装置
- ロボット関節
- 精密検査システム
- 高動的応答・高負荷用途
仕様
性能 | 単位 | 性能 | 単位
連続トルク: 40 N·m | ピークトルク: 125 N·m
連続電流: 2.5 Arms | ピーク電流: 7.5 Arms
定格出力: 629 W | トルク定数: 16.7 N·m/Arms
抵抗 @25℃: 13.4 Ohms L-L | インダクタンス: 32 mH
逆起電力定数 @25℃: 13.6 Vrms/rad/s | 慣性モーメント: 0.025 kg·m^2
精度: ±15 arc sec | 繰返し精度: ±2 arc sec
最大軸方向荷重: 4000 N | 最大モーメント荷重: 200 N·m
軸方向ランアウト: 5 µm | 径方向ランアウト: 5 µm
最大速度: 150 rpm | モータ質量: 14.5 kg
極数: 30 | 分解能: 23 Bit BiSS-C
直径: 170 mm | 高さ: 125 mm
特長 / 技術仕様
- 型式: TDB-170-125-NH-B
- タイプ: 直結型（DD）トルクモータ、外部ロータ
- 連続トルク: 40 N·m
- ピークトルク: 125 N·m
- 連続電流: 2.5 Arms
- ピーク電流: 7.5 Arms
- 定格出力: 629 W
- トルク定数: 16.7 N·m/Arms
- 抵抗 @25℃: 13.4 Ohms L-L
- インダクタンス: 32 mH
- 逆起電力定数 @25℃: 13.6 Vrms/rad/s
- 慣性モーメント: 0.025 kg·m^2
- 精度: ±15 arc sec
- 繰返し精度: ±2 arc sec
- 最大軸方向荷重: 4000 N
- 最大モーメント荷重: 200 N·m
- 軸方向ランアウト: 5 µm
- 径方向ランアウト: 5 µm
- 最大速度: 150 rpm
- 質量: 14.5 kg
- 極数: 30
- 分解能: 23 Bit BiSS-C
- 直径: 170 mm
- 高さ: 125 mm
