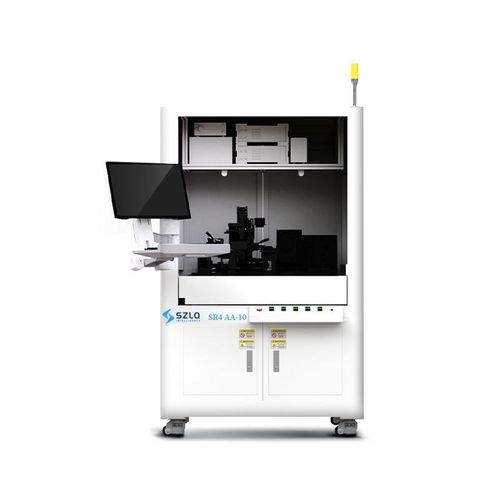

自動連結器システム SR4 AA-10

SR4 AA-10は、多モード製品向けに設計された量産対応のカップリング装置です。視覚誘導、力フィードバック、ならびに自動ディスペンスとUV硬化を統合し、再現性のある高スループットのカップリング・パッケージング工程を実現します。

主な機能

• 効率的で高精度なカップリング・搭載システム
• 多素材対応トレイによる柔軟な部品ハンドリング
• 上下面視覚キャリブレーションを含む高精度視覚誘導
• LENS圧力の力フィードバック（力検出・制御）
• 自動ディスペンスおよび統合型UV硬化
• エアベアリング式の衝撃吸収システムによる安定稼働
• 扱いやすいソフトウェアインターフェースと高い装置互換性（治具＋ソフトの交換で機種対応可能）

適用分野

• フォトニクス
• パワーデバイス
• マイクロ波RFデバイス
• 新エネルギー車向け部品

技術仕様

• 型式：SR4 AA-10
• カップリング方式：微小動作を伴うSR4カップリングプロセス、計測表示およびカップリングアルゴリズムをサポート
• カップリング精度（分解能）：角度：±0.001"；直線：0.2 μm（1/20分割時）
• 力制御範囲：10 g ～ 1 kg

利点

• 製品ごとの要求に応じた精密なカップリング軸設計
• MTファイバの自動挿抜により手作業を削減し生産効率を向上
• 投入材に応じた多ステーションまたは単一ステーション治具の対応
• 連続生産に対応する自動ディスペンスおよびUV硬化
