光学調整システム Dual lens AA-10

光学デバイスウェーブガイドと光ファイバーアレイ産業用

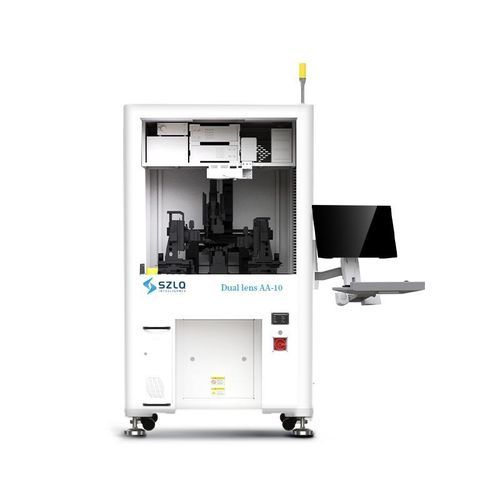

Dual-lens AA-10 は、デュアルレンズの同期結合製品向けに設計されたアクティブアライメント装置です。高精度な6自由度のアクティブカップリング/搭載システムを2セット、温度制御キャリアテーブルおよびビジョンガイダンスを備え、治具の着脱を素早く行える設計とソフトウェア切替で複数機種の対応を可能にしています。

主な機能

• 高精度6自由度アクティブカップリング・搭載システム2セット
• 高精度温度制御キャリアテーブル
• 上部・下部ビジョン校正を含む高精度ビジョンガイダンス
• レンズ押圧の正確なフィードバック
• 自動ディスペンスおよび自動UV硬化
• 高効率エアフロート減振システム
• 治具のクイックチェンジとソフトウェア切替による機種互換性

追加オプション / 特長

• カスタマイズ対応
• ローカライズ対応
• 自動キャリブレーション

適用分野

• フォトニクス
• パワーデバイス
• マイクロ波RFデバイス
• 新エネルギー車分野

利点 / 構成要素

• ノズル力制御と真空吸着の組み合わせ
• 上・下ビジョン位置決めコンポーネント
• 製品治具
• ディスペンスコンポーネント、上部ビジョンおよびUV硬化モジュール
• 正圧源：圧力 ≥ 0.5 MPa；接続口径：8 mm
• 負圧源：真空度 ≤ -80 kPa；接続口径：8 mm（真空ポンプはオプション）

仕様 / 技術データ

• キャリア温度制御：20 ～ 80 °C、±0.5 °C（オプション）
• カップリングされた直線軸の再現位置決め精度：±100 nm
• 装置重量：約650 kg
