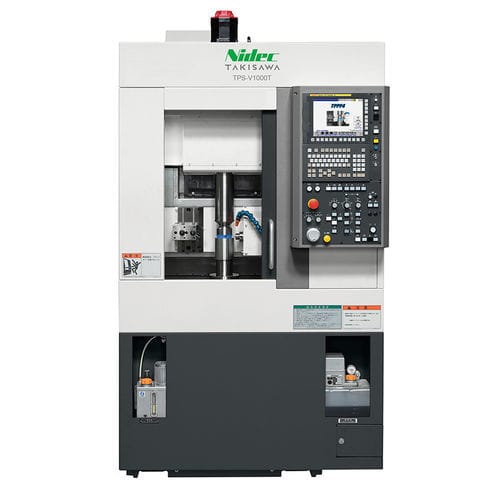

CNC旋盤 TPS-V1000横型
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 直径
130 mm
(5.12 in)- パーツの長さ
160 mm
(6 in)- 定格出力
11 kW, 15 kW
(15 hp, 20.4 hp)- 全長
1,180 mm
(46 in)- 全幅
3,075 mm
(121 in)- 全高
2,200 mm
(87 in)- 重量
4,000 kg, 4,170 kg
(8,818 lb, 9,193 lb)
詳細
概要
主な特長
主要機械仕様
技術的特徴
- TPS-V1000は、床面積を抑えつつ、高速の非円形加工を可能にする立形CNCピストン加工機です。
主な特長
- 非円形加工装置にセラミック摺動とリニアモータ駆動を採用し、高加速による加工時間短縮を実現。
- ラインナップ：TPS-V1000（標準仕様）およびTPS-V1000T（主軸同時回転対応のNCサーボ心抱台仕様）。
- オプションのコムプレートにより、非円形加工以外の工程も集約可能。
主要機械仕様
- 心抱台：TPS-V1000 = 無し；TPS-V1000T = 有り（主軸同時回転型NCサーボ心抱台）。
- 最大加工径 / 最大加工長さ (mm)：Φ130 / 160。
- 主軸回転速度 (min⁻¹)：4000。
- 刀物台の形式：非円形加工用。
- 主軸モータ (kW)：15 / 11。
- 電源容量 (kVA)：TPS-V1000 = 20；TPS-V1000T = 21。
- 空気源（圧力） (MPa)：0.5。
- 機械高さ (mm)：2200。
- 所要床面積 (mm)：1180 × 3075。
- 機械質量 (kg)：TPS-V1000 = 4000；TPS-V1000T = 4170。
技術的特徴
- 製品種別：非円形加工に特化した立形CNCピストン加工機。
- 主な利点：コンパクトな設置面積、高速加工能力、オプションのコムプレートによる工程の柔軟性。
- バリエーション：TPS-V1000（標準）およびTPS-V1000T（主軸同時回転対応のNCサーボ心抱台付き）。
