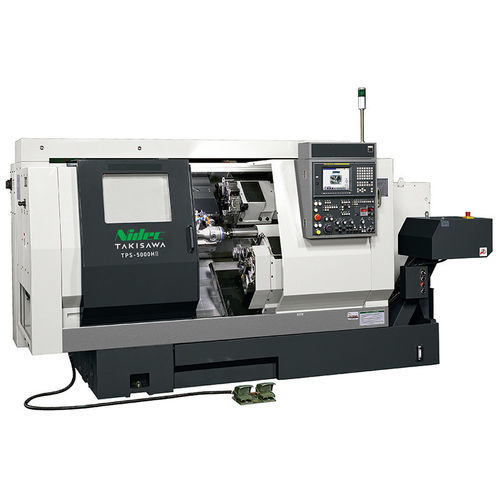

CNC旋盤 TPS-5000HⅡ横型4軸ダブルタレット
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 4軸
- タレット
- ダブルタレット
- 応用
- 生産用, 非円形部品用
- その他の特徴
- コンパクト, 多機能
- 直径
320 mm
(12.6 in)- 回転速度
3,000 rpm, 4,000 rpm
(18,849.556 rad.min-1, 25,132.741 rad.min-1)- パーツの長さ
250 mm
(10 in)- 最大切断長
250 mm
(10 in)- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
3,880 mm
(153 in)- 全幅
2,673 mm
(105 in)- 全高
1,850 mm
(73 in)- 重量
6,000 kg
(13,228 lb)
詳細
TPS-5000HⅡは、ピストン外径の非円形（オーバル）加工と、2タレットによる別工程加工を組み合わせた工程集約型のCNC旋盤です。2タレット・4軸の構成で非円形加工機能を一体化し、変種変量・小ロット多品種の柔軟な生産に対応します。
特長
主な機械仕様
特長
- ピストン外径のオーバル（非円形）加工
- 2タレットを用いた別工程の加工対応
- 非円形加工機能を組み込んだ2タレット・4軸CNC旋盤
- 変種変量・小ロット多品種生産に適した効率的なピストン加工
主な機械仕様
- 最大加工径 / 最大加工長さ: Φ320 / 250 mm
- 主軸回転速度: 旋削: 4000 min⁻¹、非円形: 3000 min⁻¹
- 刃物台の形式: T1, T2: 旋削用タレット刃物台、T3: 非円形加工用刃物台
- 主軸モーター: 11 / 7.5 kW
- 電源電力: 30.8 kVA
- 空気源・空圧: 0.5 MPa
- 機械高さ: 1850 mm
- 所要床面積: 3880 × 2673 mm
- 機械質量: 6000 kg
