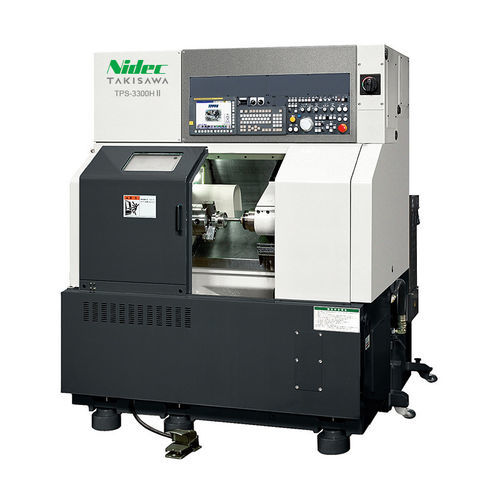

3軸マシニングセンタ TPS-3300HII

横型アルミニウム用回転

本機はピストンピンの立体（3次元）加工に特化した加工センターで、ピストンのベル形状やオーバル形状などの高精度な内面プロファイル加工を目的としています。TAKISAWA TPS-3300H2は小径ピンに対する高精度な形状追従と鏡面仕上げを実現します。

概要
TAKISAWAのTPS-3300H2はピストンピン加工のための包括的なソリューションを提供します。専用のインタラクティブプログラミングソフト（TPPF3）を搭載し、3次元加工プログラムの作成を容易にします。CNC旋盤機能と超高回転工具主軸を組み合わせることで、内径の3次元加工と高速度仕上げを両立します。スパイラル式スクレーピング加工と高精度なセラミック機構により、鏡面に近い表面仕上げと厳密な寸法精度を達成します。

主な加工機能

• ピストンピン向けに最適化された立体（3次元）加工：オーバル、ベル形、段付きなどの内形状対応
• Takisawa専用ピストンプログラミングソフト（TPPF3）による3次元プログラム作成の簡素化
• CNC旋盤軸と超高回転工具主軸の組合せによる内径3次元加工と高速仕上げ
• スパイラルスクレーピング加工により高精度な輪郭追従と鏡面に近い表面仕上げを実現
• 省エネや環境配慮に寄与する新しいピストン設計を可能にする設計

特長／仕様

• 主軸回転速度（min⁻¹）：左主軸 1000 / 回転工具（工具主軸） 42000
• 刃物台形式：工具主軸
• 主軸モーター（kW）：左主軸 7 / 回転工具 15
• 電源電力（kVA）：30.3
• エアー源（MPa）：0.5
• 機械高さ（mm）：1970
• 所要床面（mm）：1795×2640
• 機械質量（kg）：2800
