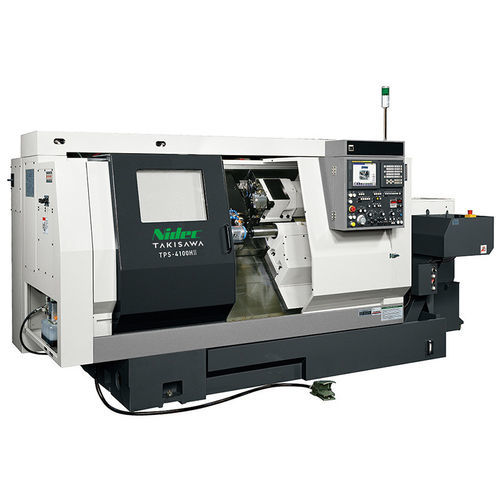

CNC旋盤 TPS-4100HⅡ横型2軸小部品製造
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 応用
- 小部品製造, 非円形部品用
- 性能
- 高効率
- その他の特徴
- 多機能
- 直径
320 mm
(12.6 in)- 回転速度
4,000 rpm
(25,132.741 rad.min-1)- パーツの長さ
250 mm
(10 in)- 最大切断長
最大: 250 mm
(10 in)最少: 250 mm
(10 in)- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
3,880 mm
(153 in)- 全幅
2,673 mm
(105 in)- 全高
1,850 mm
(73 in)- 重量
5,500 kg
(12,125 lb)
詳細
概要
非円形加工機能を統合した工程集約型の2軸CNC旋盤です。変種・変量や多品種少量生産におけるピストンの高能率加工を実現します。ピストン外径のオーバル加工を行い、1タレットによる別工程の加工にも対応します。
用途
主な特長
機械仕様
非円形加工機能を統合した工程集約型の2軸CNC旋盤です。変種・変量や多品種少量生産におけるピストンの高能率加工を実現します。ピストン外径のオーバル加工を行い、1タレットによる別工程の加工にも対応します。
用途
- 変種・多品種少量のピストン生産
- 多工程ラインの工程集約による生産効率化
- 非円形の外径形状を持つピストンの加工
主な特長
- オーバル形状の外径加工を可能にする非円形加工機能を内蔵
- 1タレットで別工程加工を行い工程集約を実現
- 変種変量生産に適した柔軟な構成
機械仕様
- 最大加工径／最大加工長さ: Φ320 / 250
- 主軸回転速度: 4000 min-1
- 刃物台形式: T1: 回転式刃物台（8角）; T2: 非円形加工用
- 主軸モーター: 11 / 7.5 kW
- 電源電力: 28.1 kVA
- 空気源圧力: 0.5 MPa
- 機械高さ: 1850 mm
- 所要床面積: 3880 × 2673 mm
- 機械質量: 5500 kg
