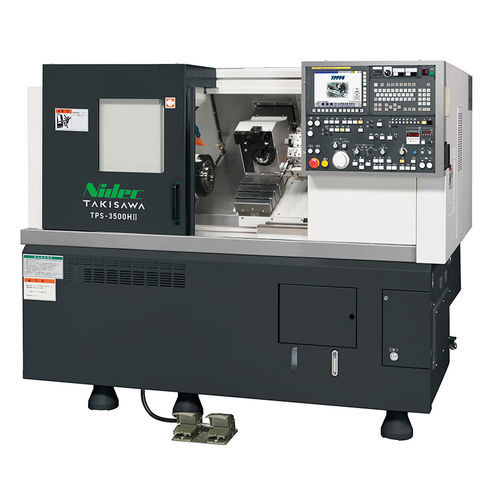

CNC旋盤 TPS-3500HⅡ横型コンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- その他の特徴
- コンパクト
- 直径
260 mm
(10.24 in)- 回転速度
4,000 rpm
(25,132.741 rad.min-1)- パーツの長さ
250 mm
(10 in)- 定格出力
11 kW
(15 hp)- 全長
2,125 mm
(84 in)- 全幅
2,500 mm
(98 in)- 全高
1,725 mm
(68 in)- 重量
3,600 kg
(7,937 lb)
詳細
コンパクトな構造により、ピストンの非円形（楕円）加工から標準的なピストン旋削までの全工程を集約した機械です。TakisawaのNon-Circular加工ユニットと標準旋削タレット、油圧センタレスト、後方排出のチップコンベヤを組み合わせ、既存のピストン生産ラインへの組み込みが容易な設計で、TPPF3ソフトウェアを搭載しています。
主な機能
主な仕様 / 特徴
主な機能
- ピストンの楕円（非円形）加工および標準ピストン旋削
- 非円形加工システムと標準旋削タレットの組み合わせ（1タレット構成）
- ワーク支持用油圧センタレスト
- 効率的なチップ排出を実現する後方排出チップコンベヤ
- 既存ピストン生産ラインへの組み込みに対応
- 次世代のマルチタスクピストン旋削用TPPF3ソフトウェア搭載
主な仕様 / 特徴
- 最大加工径 / 最大加工長さ: Φ260 / 250 mm
- 主軸回転速度: 4000 min⁻¹
- 刃物台形式: 非円形加工用刃物台および旋削用刃物台（1タレット）
- 主軸モーター: 11 kW
- 電源電力: 23.0 kVA
- 空気源圧力: 0.5 MPa
- 機械高さ: 1725 mm
- 必要床面積: 2125 × 2500 mm
- 機械重量: 3600 kg
