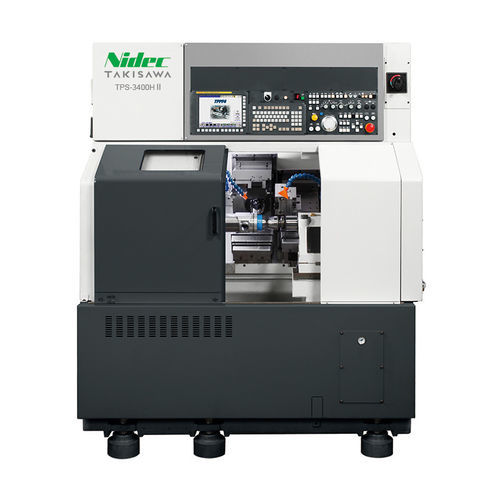

CNC旋盤 TPS-3400HⅡ横型高速
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 性能
- 高速
- 直径
260 mm
(10.24 in)- 回転速度
4,000 rpm
(25,132.741 rad.min-1)- パーツの長さ
285 mm
(11 in)- 定格出力
11 kW
(15 hp)- 全長
1,600 mm
(63 in)- 全幅
2,370 mm
(93 in)- 全高
1,970 mm
(78 in)- 重量
3,000 kg
(6,614 lb)
詳細
TPS-3400HⅡは、エンジンピストンの外径（OD）オーバル加工とリング溝加工を一体で行うTakisawa製ピストン加工機です。Takisawaの専用加工ソフトと高速オーバル加工ユニットを組み合わせ、工程短縮と高精度加工を両立します。
主な特徴
用途
仕様 / 技術仕様
主な特徴
- ピストン外径のオーバル（非円形）加工とリング溝加工を1台で統合し、工程を短縮します。
- ピストン加工用プログラミングソフト「TPPF3」を搭載し、加工サイクルを最適化します。
- Takisawa独自の非円形（オーバル）加工ユニットにより、高速かつ高精度な加工が可能です。
- ピストン外径のリング溝加工用旋削刃物台は、溝形状に応じて傾斜可能で、異なる溝形状に対応します。
- 高速加工機能によりC、Z、Y軸を同期させ、外径のオーバル断面を高速加工します。
用途
- エンジンピストンの外径オーバル加工とリング溝加工を一貫して行い、製造工程を短縮します。
仕様 / 技術仕様
- 最大加工径 / 最大加工長さ: Φ260 / 285 mm
- 主軸回転速度: 4000 min⁻¹
- 刃物台形式: 非円形加工用；旋削用
- 主軸モーター: 11 kW
- 電源容量: 22.2 kVA
- 空気源圧力: 0.5 MPa
- 機械高さ: 1970 mm
- 所要床面: 1600 × 2370 mm
- 機械質量: 3000 kg
