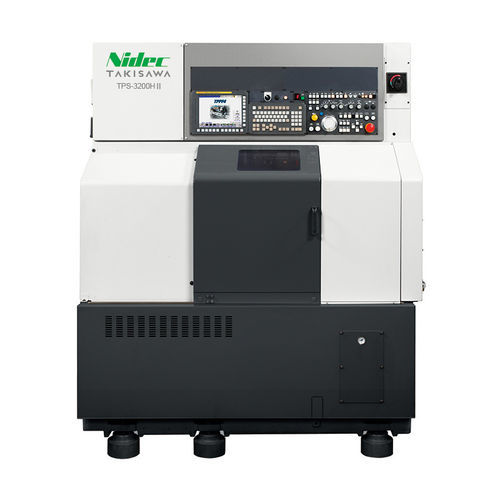

CNC旋盤 TPS-3200HⅡ横型非円形部品用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 応用
- 非円形部品用
- 直径
246 mm
(9.69 in)- 回転速度
1,000 rpm
(6,283.185 rad.min-1)- パーツの長さ
320 mm
(13 in)- 定格出力
7 kW
(9.5 hp)- 全長
1,795 mm
(71 in)- 全幅
1,850 mm
(73 in)- 全高
1,900 mm
(75 in)- 重量
2,600 kg
(5,732 lb)
詳細
TPS-3200H2は、ピストンリングの内径（ID）および外径（OD）の非円形（椭円／apple-shaped）加工と突っ切りを一体で行うために設計された工作機械です。通常の主刃物台で外径加工を行った後、主刃物台に取り付けたX軸内径加工用ホルダーと突っ切り用ホルダーで順次、内径加工と突っ切りを実行します。
主な用途 / 主要機能
特性 / 仕様
主な用途 / 主要機能
- ピストンリングの内径（ID）・外径（OD）の非円形（椭円／apple-shaped）加工
- 旋削後に続けて行う突っ切りの一体運用
- ワンチャックでの連続加工フロー：外径加工（通常刃物台）→ 内径加工・突っ切り（X軸内径用ホルダーおよび突っ切りホルダーを主刃物台に搭載）
特性 / 仕様
- 最大加工径 / 最大加工長さ: φ246 / 320 mm
- 主軸回転速度: 1000 min-1
- 刃物台の形式: 非円形加工用
- 主軸モーター: 7 kW
- 電源電力: 14.0 kVA
- 空気源空圧: 0.5 MPa
- 機械高さ: 1900 mm
- 必要設置面積: 1795 × 1850 mm
- 機械質量: 2600 kg
