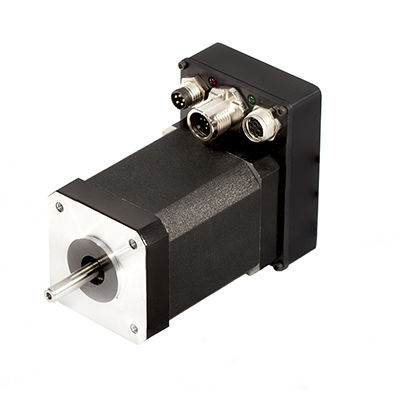

ブラシレスモーター iMOT172B TM-CATDC48V24V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ブラシレス, DC
- 電圧
- 48V, 24V, 42V, 12V, 36V, 18V, 30V, 14.4V, 20V, 16V, 21.6V, 14V, 43.2V, 28V, 40V, 19.5V, 15V
- 構造
- NEMA 17
- IPコード
- IP20
- 極数
- 2極
- 冷却
- 空冷式
- 応用
- 農業用, 産業用, 測器装置用, 医療設備用, ディスペンサー, 自動分配器用, ロボット工学用, コンベヤー用, 原子力用途用, 工作機械用, 化学産業用, 医療用, 遠心ポンプ用, 回転テーブル用, 半導体産業用, 光学機器用, 遠心分離機用, 織物工業用, 製薬産業用, 扇風機用
- その他の特徴
- 精密, 低電圧, 電気内蔵型, 内蔵型動作 コントローラ付, 高精度, 低速, NEMA 17, 可変速度, プログラム可能, サーボドライブ, 動作調整用, 閉ループ, 変速機能内蔵, EtherCAT, およびコマンド システム, 内蔵型エンコーダー付き, 統合制御装置付き, ドライブ, 速度コントローラー付き, 電子操作式
- 出力
50 W
(0.07 hp)- アンペア数
3.1 A
最大: 9.3 A
最少: 0.01 A
- トルク
0.16 Nm
(0.11801 ft.lb)最大: 0.6 Nm
(0.442537 ft.lb)最少: 0 Nm
(0 ft.lb)- 回転速度
3,000 rpm
(18,849.5559 rad.min-1)最大: 3,000 rpm
(18,849.5559 rad.min-1)最少: 0.01 rpm
(0.0628 rad.min-1)- 使用温度
最大: 40 °C
(104 °F)最少: 0 °C
(32 °F)
詳細
駆動部およびモーションコントローラを内蔵したブラシレスモーター
自由にプログラム可能なサーボコントローラを統合したブラシレスモーター
磁界指向制御（FOC）による高い動特性と効率
動作電圧：12～48 V／公称トルク：160 mNm
4096 I/rev（12ビット）の磁気式シングルターンアブソリュートエンコーダ
インターフェース：EtherCAT、RS232
コネクタ：M8／M12
モーションコントローラ、位置フィードバック、RS232およびEtherCATインターフェースを内蔵したインテリジェントブラシレスモーター。統合制御システムにより、電源および通信に必要な配線量を削減し、電磁両立性（EMC）を大幅に向上させます。このインテリジェントモーターはすでに最適に設計されており、すぐに稼働できるため、限られたスペースへの簡単な組み込みが可能です。
電気的特性：
動作電圧：12～48 VDC / 定格電流：3.1 A
定格トルク：160 mNm @ 4000 rpm
通信：
RS232 - 最大 115 Kbit/s
EtherCAT - CANopen over EtherCAT (CoE) プロトコル対応
デジタルおよびアナログ入出力：
デジタル入力 4 チャンネル：5～24 V、NPN または PNP 設定可能
デジタル出力×2：5～24 V、0.5 A、NPNオープンコレクタ
アナログ入力×1：12ビット、0～5 V
フィードバック：1回転あたり4096インクリメント（12ビット）の分解能を持つ、内蔵型磁気式シングルターンアブソリュートエンコーダ。
安全機能：過電流、過温度、低電圧、過電圧、I2t、および追従誤差に対する保護機能。
制御機能：
EtherCATバスまたはアナログ／デジタル入力を介して
内蔵コントローラの不揮発性メモリから直接、複雑なモーションシーケンスを自律的に実行
---
