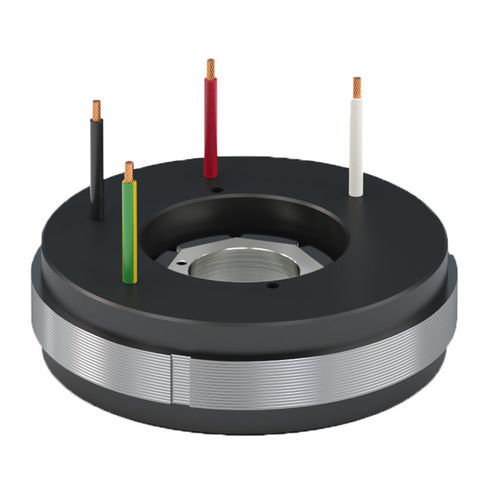

ACトルク モーター QTR 65 series同期3相400V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 同期, AC, 3相
- 電圧
- 400V
- 構造
- 永久磁石, コンパクト, フレームレス, 軽量, 小型
- 極数
- 多極
- 応用
- 工作機械用, ロボット工学用, 回転テーブル用, 産業用, 半導体産業用, 梱包機用, 医療用, 切断機用
- その他の特徴
- ダイレクトドライブ, 動作調整用, 精密
- 出力
最大: 2,407 W
(3.27 hp)最少: 0 W
(0 hp)- アンペア数
最大: 24.88 A
最少: 0 A
- トルク
最大: 5.53 Nm
(4.078719 ft.lb)最少: 0 Nm
(0 ft.lb)- 回転速度
最大: 10,000 rpm
(62,831.8531 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 直径
65 mm
(2.56 in)- 使用温度
最大: 100 °C
(212 °F)最少: 20 °C
(68 °F)
詳細
概要

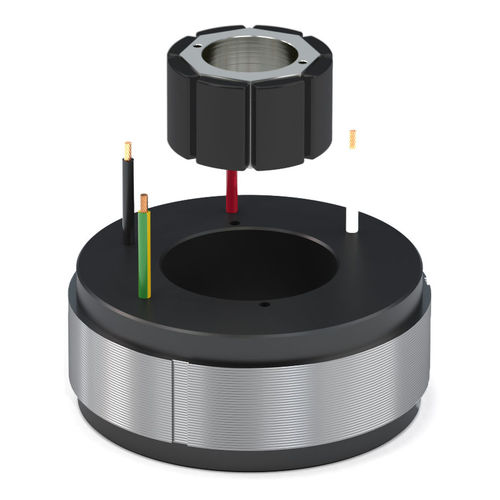

QTR 65 は Tecnotion QTR シリーズの中で最小のトルクモーターです。外径65 mm、内径17 mm を備え、ロボティクスや設置スペースが限られる小型・低電圧のダイレクトドライブ用途に最適化されています。
入手可能なサイズ
トルク
主な特性と機能
用途
ロボティクスを主用途とするほか、半導体装置、工作機械、ディスプレイ、印刷等のコンパクトなダイレクトドライブが必要なシステムにも適合します。
製品ページで利用可能な資料
技術仕様
QTR 65 は Tecnotion QTR シリーズの中で最小のトルクモーターです。外径65 mm、内径17 mm を備え、ロボティクスや設置スペースが限られる小型・低電圧のダイレクトドライブ用途に最適化されています。
入手可能なサイズ
- 4 種類のビルド高さ：65-17、65-25、65-34、65-60
- 固定ケーブルを用いずフライングリード（flying leads）で電源接続し、統合の柔軟性を向上
トルク
- 最大トルク（Ultimate torque）：0.64 – 5.53 Nm
- ピークトルク（Peak torque）：0.41 – 3.89 Nm
- 定格トルク（Continuous torque）：0.28 – 2.30 Nm
主な特性と機能
- 外径 Ø65 mm、内径 Ø17 mm のコンパクト設計で狭小スペースに対応
- 低電圧駆動と小型フォームファクタ向けに設計
- フライングリードにより配線ルーティングが柔軟
- 複数のスタック高さでトルクと軸長を調整可能
用途
ロボティクスを主用途とするほか、半導体装置、工作機械、ディスプレイ、印刷等のコンパクトなダイレクトドライブが必要なシステムにも適合します。
製品ページで利用可能な資料
- 仕様書
- CAD ファイル
- 製品パンフレットおよびトルクマニュアル
- 関連する技術ウェビナーや資料（製品ページにリストあり）
技術仕様
- 外径：65 mm
- 内径：17 mm
- 選択可能なビルド高さ：65-17、65-25、65-34、65-60
- 最大トルク：0.64 – 5.53 Nm
- ピークトルク：0.41 – 3.89 Nm
- 定格トルク：0.28 – 2.30 Nm
- 電源接続：フライングリード（flying leads）
- 小型・低電圧用途に最適化
- 代表的な用途：ロボティクス、半導体、工作機械、ディスプレイ、印刷
