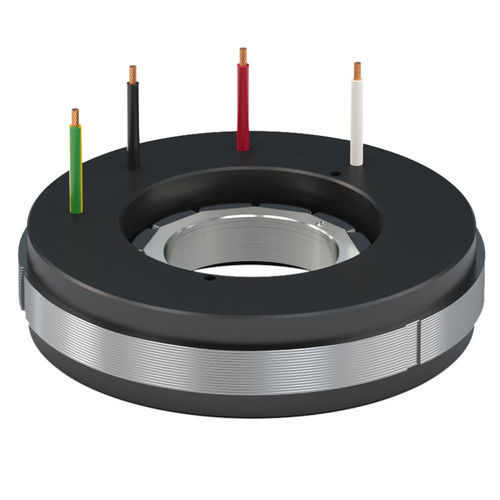

ACトルク モーター QTR 78 series

同期3相400V

概要
QTR 78 シリーズは Tecnotion のコンパクトなトルクモーター群で、低電圧用途に最適化され、狭い組込みスペースと内径29 mmの大きなボアを備えています。複数の取付高さを用意し、半導体装置などの高精度機器への柔軟な機械的統合を容易にします。

主な特長

• 内径29 mmの大ボア（スルーシャフトや大径軸の統合に適合）
• 低電圧運転向けに最適化
• スペース制約のある設計に対応するコンパクトな組込み
• フライングリード（固定電源ケーブルなし）により高い統合柔軟性を実現
• 取付高さ：78-17、78-25、78-34、78-60

トルク
最大トルク（Ultimate torque）：1.24 – 10.91 Nm
ピークトルク：0.84 – 7.67 Nm
連続トルク：0.57 – 4.47 Nm
最大仕様のQTR 78-60はピークトルクが7.6 Nm超です。

用途

• 半導体装置およびウェハ搬送
• 高精度モーションステージ・移動系
• 工作機械およびデジタル切断装置
• ロボティクスおよびエンドエフェクター
• ディスプレイ・印刷機器

資料

• トルクマニュアル
• トルクモーターブローシャー
• モーターポートフォリオブローシャー
• QMT torque motor series – ブローシャー
• QTR 78 series – 仕様書
• QTR 78 series – CADファイル

仕様

• シリーズ名：QTR 78 series
• 内径：29 mm
• 取付高さ：78-17、78-25、78-34、78-60
• 最大トルク範囲：1.24 – 10.91 Nm
• ピークトルク範囲：0.84 – 7.67 Nm
• 連続トルク範囲：0.57 – 4.47 Nm
• 最大バリアント（78-60）ピークトルク：> 7.6 Nm
• 電源接続：フライングリード（柔軟な統合）
• 典型的な適用分野：半導体、ウェハ搬送、工作機械、ロボティクス、ディスプレイ、印刷
