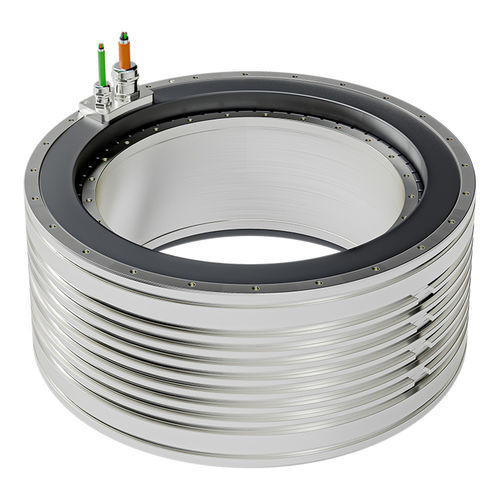

ACトルク モーター QMT-HA 385 series

同期680V永久磁石

製品概要
直径Ø385というコンパクトな外形で、QMT-HA 385シリーズは同じステータサイズにおける可能性を再定義します。HAシリーズはステータ外形を変えずにローター高さを増加させ、最大で41%の性能向上を実現します。トルクをツールへ直接シームレスに伝達することでエネルギー損失やバックラッシュを排除し、効率を高め、コストを低減し、生産性や高精度制御を実現します。

主な利点

• トルクのシームレスな伝達によりエネルギー損失とバックラッシュを低減。
• 同じステータ容積での効率向上とトルク増加。
• 高いスタールトルクを必要とする用途へのコンパクトな組み込み。

トルク

• 最大トルク: 1115 – 2678 Nm
• ピークトルク: 987 – 2371 Nm
• 連続トルク: 481 – 1261 Nm

利用可能なビルド高さ

• 385-90
• 385-110
• 385-130
• 385-160

用途
Torqueの直結トルクモーターは、半導体、工作機械、ロボティクス、ディスプレイ用途、印刷産業などへの組み込みを目的に設計されています。QMT-HA 385シリーズは、高いトルク密度、コンパクトな機械的影響、およびダイレクトドライブ性能を必要とする用途を想定しています。

製品ページに含まれるリソースとメディア
仕様書、図面、視覚的参照用のプロパティ画像および技術図面（製品ページに参照された画像とCADファイル）。

特徴 / 技術仕様

• シリーズ: QMT-HA 385 series
• 寸法: ステータ外径 Ø385、ローター高さ増加
• 性能向上: 同一ステータサイズの基準に対して最大41%の性能向上
• トルク範囲: 最大 1115–2678 Nm、ピーク 987–2371 Nm、連続 481–1261 Nm
• 利用可能なビルド高さ: 385-90、385-110、385-130、385-160
• 設計の焦点: 工具への直接トルク伝達、バックラッシュの排除、エネルギー損失の低減
• 代表的な適用分野: 半導体、工作機械、ロボティクス、ディスプレイ、印刷
• ページ上の提供物: プロパティ画像、仕様図面、モーター範囲画像、CADファイル参照、ダウンロード可能な仕様書
