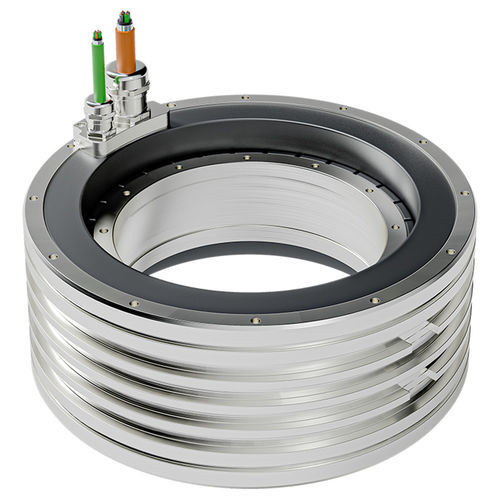

ACトルク モーター QMT-LA 230 series同期680V永久磁石
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 同期, AC
- 電圧
- 680V
- 構造
- 永久磁石, フレームレス, 大型
- 極数
- 多極
- 冷却
- 水冷式
- 応用
- 工作機械用, ロボット工学用, 回転テーブル用, 産業用, 半導体産業用, 測器装置用
- その他の特徴
- ダイレクトドライブ, 動作調整用, ハイトルク, 高精度, 精密
- 出力
最大: 4,280 W
(5.82 hp)最少: 0 W
(0 hp)- アンペア数
最大: 22.5 A
最少: 0 A
- トルク
最大: 519 Nm
(382.794755 ft.lb)最少: 0 Nm
(0 ft.lb)- 回転速度
最大: 712 rpm
(4,473.6279 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 直径
最大: 230 mm
(9.06 in)最少: 230 mm
(9.06 in)- 使用温度
最大: 130 °C
(266 °F)最少: 20 °C
(68 °F)
詳細
概要
Torque QMT-LA 230 series は、既存システムへの組み込みや新規構築向けに設計されたダイレクトドライブ式トルクモーターです。アルミ製ハウジングにより質量が低減され、回転テーブル、トルニオンテーブル、その他の可動軸での動的応答が向上します。
製品の主要情報
トルク（レンジ）
利用可能な構造高 / サイズ
用途
リソースとドキュメント（入手可能）
技術仕様
Torque QMT-LA 230 series は、既存システムへの組み込みや新規構築向けに設計されたダイレクトドライブ式トルクモーターです。アルミ製ハウジングにより質量が低減され、回転テーブル、トルニオンテーブル、その他の可動軸での動的応答が向上します。
製品の主要情報
- 軽量化と動的特性向上のためのアルミハウジング
- 高い静止トルクと精密な動作制御を実現するダイレクトドライブ設計
- システムへの組み込みが容易な設計
- 回転テーブル、トルニオンテーブル、各種可動軸に対応
トルク（レンジ）
- 最大トルク：155 – 519 Nm
- ピークトルク：136 – 456 Nm
- 連続トルク：68 – 269 Nm
利用可能な構造高 / サイズ
- 230-70
- 230-90
- 230-110
- 230-140
用途
- 半導体装置
- 工作機械（ピークフォース用途）
- ロボティクス
- 表示・検査システム
- 印刷機器
リソースとドキュメント（入手可能）
- QMT-LA 230 series – Spec sheet
- QMT-LA 230 series – CAD file
- QMT torque motor series – Brochure
- Torque manual
- Installation of torque motors (webinar)
技術仕様
- シリーズ：QMT-LA 230 series
- ハウジング材質：アルミニウム（軽量ハウジング）
- 最大トルク：155 – 519 Nm
- ピークトルク：136 – 456 Nm
- 連続トルク：68 – 269 Nm
- 利用可能な構造高：230-70、230-90、230-110、230-140
- 代表的な用途：回転テーブル、トルニオンテーブル、可動軸、半導体、工作機械、ロボティクス、ディスプレイ、印刷
- ダウンロード可能：仕様書、CADファイル、ブローシャ、トルクマニュアル、ウェビナー（設置）
カタログ
QMT Torque Motors
24 ページ
