4列再循環玉軸受けリニアガイドユニット CSR series15 mm20 mm25 mm
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 4列再循環玉軸受け
- サイズ
- 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 45 mm
- その他の特徴
- コンパクト, 高精度, 2軸, 高硬度, 二重レール
- レ－ルの長さ
最大: 3,090 mm
(121.65 in)最少: 160 mm
(6.3 in)- 積載量
最大: 100 kN
最少: 10.9 kN
- 精度
2 mm
(0.079 in)
詳細
製品概要

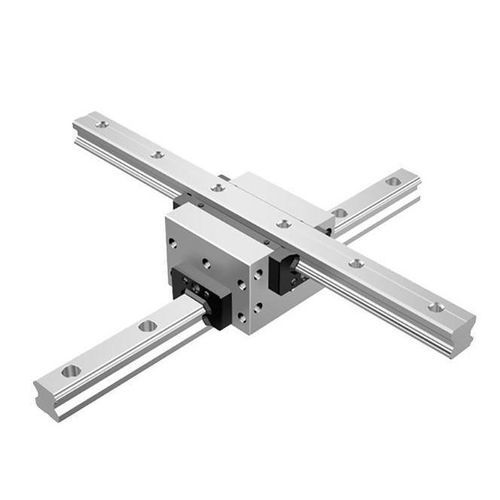

一体型LMガイド（CSR型）は、二本のLMレールと一つのLMブロックを組み合わせ、コンパクトなX–Y駆動に適した直交精度を確保します。レールとブロックには精密研削された四列の案内溝があり、ボールはエンドプレートを介して循環します。保持板によりブロックを外してもボールが落ちません。
構造と特長
内部構造は実績のあるHSRの概念に対応しますが、二本のレールを背合わせに統合して高い直交性を実現しています。LMブロックは六面の直交誤差が100 mm当たり2 μm以内になるように加工されています。
種類 / 型式
寸法・取り付けに関する注意
表中の長さLは汚れ防止付属品（コードUUまたはSS）を含む長さです。他の保護付属品や給油装置を取り付けるとブロック全長は長くなります。最大長はLMレールの標準最大長を示します。本形式は上面給油穴の設定はありません。
LMレールの標準長さと最大長（要約）
単位：mm
CSR 15 — LMレール標準(LO)：160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600. 標準ピッチ F：60. G,g：20. 最大長：2200.
CSR 20 — LMレール標準(LO)：220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200. 標準ピッチ F：60. G,g：20. 最大長：3000.
CSR 25 — LMレール標準(LO)：220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440. 標準ピッチ F：60. G,g：20. 最大長：3000.
CSR 30 — LMレール標準(LO)：280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. 標準ピッチ F：80. G,g：20. 最大長：3000.
CSR 35 — LMレール標準(LO)：280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. 標準ピッチ F：80. G,g：20. 最大長：3000.
CSR 45 — LMレール標準(LO)：570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090. 標準ピッチ F：105. G,g：22.5. 最大長：3090.
LMレールタップタイプ（要約）
CSR15 — K種 S1：M5、有効タップ深さ ℓ1：8、W種 S2：M5 貫通
CSR20 — K種 S1：M6、有効タップ深さ ℓ1：10、W種 S2：M6 貫通
CSR25 — K種 S1：M6、有効タップ深さ ℓ1：12、W種 S2：-
CSR30 — K種 S1：M8、有効タップ深さ ℓ1：15、W種 S2：-
CSR35 — K種 S1：M8、有効タップ深さ ℓ1：17、W種 S2：-
CSR45 — K種 S1：M12、有効タップ深さ ℓ1：24、W種 S2：-
注意
表中の長さLには汚れ防止付属品（UUまたはSS）が含まれます。示された最大レール長は各型式の標準最大値です。より長いレールは継ぎ合わせ可能ですが、精度や安定性に影響する場合があります。本形式は上面給油穴の設定はありません。
一体型LMガイド（CSR型）は、二本のLMレールと一つのLMブロックを組み合わせ、コンパクトなX–Y駆動に適した直交精度を確保します。レールとブロックには精密研削された四列の案内溝があり、ボールはエンドプレートを介して循環します。保持板によりブロックを外してもボールが落ちません。
構造と特長
内部構造は実績のあるHSRの概念に対応しますが、二本のレールを背合わせに統合して高い直交性を実現しています。LMブロックは六面の直交誤差が100 mm当たり2 μm以内になるように加工されています。
- 4方向等荷重：ボールは45°の接触角で四列に配置され、ラジアル、逆ラジアル、横方向の定格荷重が均一になるため、あらゆる姿勢で使用できます。
- 高剛性：四列のバランス配置により曲げモーメントに対する剛性が向上します。剛性はボルトで背合わせに固定した二つのHSRブロックの組合せに比べ約50％高く、CSRは高剛性のX–Yテーブルに適しています。プリロードを与えても直進性は保たれます。
- インナーサドルオプション：設置要件に応じてインナーサドルを用いる構成に対応します。
種類 / 型式
- CSR型：フルラインナップ。基本動定格荷重 C：10.9〜100 kN。基本静定格荷重 C0：15.7〜135 kN。サイズ：15、20、25、30、35、45。
- CSR-S型：ショート/コンパクトタイプ。基本動定格荷重 C：19.8〜40.5 kN。基本静定格荷重 C0：27.4〜53.7 kN。サイズ：20、25、30。
寸法・取り付けに関する注意
表中の長さLは汚れ防止付属品（コードUUまたはSS）を含む長さです。他の保護付属品や給油装置を取り付けるとブロック全長は長くなります。最大長はLMレールの標準最大長を示します。本形式は上面給油穴の設定はありません。
LMレールの標準長さと最大長（要約）
単位：mm
CSR 15 — LMレール標準(LO)：160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600. 標準ピッチ F：60. G,g：20. 最大長：2200.
CSR 20 — LMレール標準(LO)：220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200. 標準ピッチ F：60. G,g：20. 最大長：3000.
CSR 25 — LMレール標準(LO)：220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440. 標準ピッチ F：60. G,g：20. 最大長：3000.
CSR 30 — LMレール標準(LO)：280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. 標準ピッチ F：80. G,g：20. 最大長：3000.
CSR 35 — LMレール標準(LO)：280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. 標準ピッチ F：80. G,g：20. 最大長：3000.
CSR 45 — LMレール標準(LO)：570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090. 標準ピッチ F：105. G,g：22.5. 最大長：3090.
LMレールタップタイプ（要約）
CSR15 — K種 S1：M5、有効タップ深さ ℓ1：8、W種 S2：M5 貫通
CSR20 — K種 S1：M6、有効タップ深さ ℓ1：10、W種 S2：M6 貫通
CSR25 — K種 S1：M6、有効タップ深さ ℓ1：12、W種 S2：-
CSR30 — K種 S1：M8、有効タップ深さ ℓ1：15、W種 S2：-
CSR35 — K種 S1：M8、有効タップ深さ ℓ1：17、W種 S2：-
CSR45 — K種 S1：M12、有効タップ深さ ℓ1：24、W種 S2：-
注意
表中の長さLには汚れ防止付属品（UUまたはSS）が含まれます。示された最大レール長は各型式の標準最大値です。より長いレールは継ぎ合わせ可能ですが、精度や安定性に影響する場合があります。本形式は上面給油穴の設定はありません。
