2D レーザー切断機 TruLaser 3030 fiber
アルミニウム用ステンレススチール用スチール用

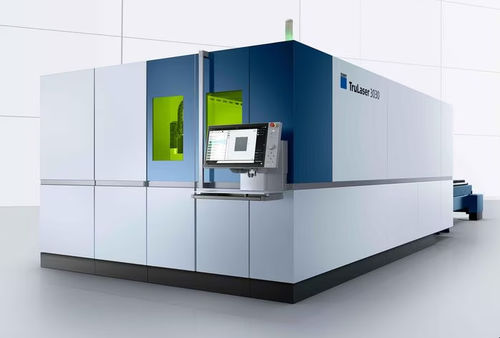

2D レーザー切断機 - TruLaser 3030 fiber - TRUMPF Maquinaria, S.A. - アルミニウム用 / ステンレススチール用 / スチール用

お気に入りに追加する

商品比較に追加する

特徴

切断方法

2D レーザー

切断材料

アルミニウム用, ステンレススチール用, スチール用, 銅用, 真鍮用, 非鉄金属用

切断製品

板金用, シート

制御タイプ

CNC

用途

産業用, 金属製作用

材料の搬入

自動搬入・搬出

構成

大型, 平台, 2D

その他の特徴

高速, 高出力, 自動供給機能付

X軸移動距離

最少: 3,000 mm
(118.11 in)

最大: 8,000 mm
(314.96 in)

Y軸移動距離

最少: 1,500 mm
(59.06 in)

最大: 2,500 mm
(98.43 in)

最大切断高さ

最少: 8 mm
(0.3 in)

最大: 60 mm
(2.4 in)

切断速度

最少: 0 m/s
(0 ft/s)

最大: 2.833 m/s
(9.295 ft/s)

レーザー出力

最少: 4,000 W

最大: 24,000 W

全長

最少: 9,229 mm
(363 in)

最大: 19,620 mm
(772 in)

重量

最少: 11,700 kg
(25,794.08 lb)

最大: 21,850 kg
(48,171 lb)

積載量

最少: 1,100 kg
(2,425.08 lb)

最大: 7,850 kg
(17,306.29 lb)

詳細

概要
柔軟性と生産性を目的に設計された2Dファイバーレーザー切断機のシリーズです。TruLaser 3030 fiber、TruLaser 3040 fiber、TruLaser 3060 fiber、TruLaser 3080 fiber は TruFiber 固体レーザーと BrightLine fiber を採用し、高いエッジ品質と容易な部品取り出しを実現します。複数のプロセス機能とアシストシステムにより稼働率を向上させ、オペレーター介入を低減します。

主な利点

BrightLine fiber：高品質な切断面で部品取り出しと後加工を簡素化
CoolLine：厚い軟鋼での細かい輪郭切断を可能にする局所冷却
Drop&Cut：カメラ誘導による残材からの部品生産
直感的操作：大型タッチディスプレイと統合切断パラメータ
Condition Guide：機械状態の継続的監視で可用性を向上
Smart Collision Prevention：衝突リスクを低減しマイクロジョイントの使用を最小化
DetectLine：カメラによる位置認識で高精度な追加工が可能
Highspeed / Highspeed Eco：ノズル設計により窒素消費を低減し処理能力を向上
最大24 kWまでの TruFiber 選択肢で中厚板〜厚板の高生産性を実現

用途

薄板の高速切断
TruFiber による非鉄金属の切断
フィルム被覆板の加工
CoolLine や切断パッケージによる厚軟鋼の切断
搬送・仕分け・倉庫連携を含む自動化対応

その他の注目機能・支援システム

Nanojoints：残材骨格での最小固定により部品取り出しが容易
Part Station：部品の効率的な仕分けと移動ハンドリング
Fiber Care：サービス契約時の TruFiber 用サービス部品による可用性延長
Smart Rerun：軽微な衝突や切断不具合後の自律的な生産再開
AdjustLine：素材ばらつきへの切断プロセス自動調整
Sorting Guide：カメラ支援による部品取り出しと仕分け
MobileControl アプリ：タブレットによる遠隔操作・監視
Dot Matrix Code：DataMatrix 等のレーザーマーキングによる部品識別
EdgeLine Bevel：機上での面取り・溝加工・角丸加工
RotoLas：2D機上でのパイプ・プロファイル加工オプション

仕様 / 技術データ

寸法（モデル別）：長さ / 幅 / 高さ — TruLaser 3030 fiber：9229 mm / 6145 mm / 2200 mm；TruLaser 3040 fiber：11200 mm / 6373 mm / 2200 mm；TruLaser 3060 fiber：15450 mm / 6878 mm / 2200 mm；TruLaser 3080 fiber：19620 mm / 6968 mm / 2200 mm
本体重量（標準機）：3030：11700 kg；3040：14300 kg；3060：19800 kg；3080：21850 kg
最大速度（同時）：170 m/min（全モデル）
作業範囲 X / Y：3030：3000 mm / 1500 mm；3040：4000 mm / 2000 mm；3060：6000 mm / 2500 mm；3080：8000 mm / 2500 mm
最大ワーク重量（例）：重荷重パレットチェンジャーなし — 3030：1100 kg；3040：2000 kg；3060：2900 kg；3080：4710 kg；重荷重パレットチェンジャー装着時 — 3030：1800 kg；3040：3300 kg；3060：4900 kg；3080：7850 kg
TruFiber オプションと代表的最大切断厚：TruFiber 4000（4 kW）：軟鋼 22 mm（パッケージで 25 mm）、ステンレス 20 mm（パッケージで 35 mm）、アルミ 20 mm、銅/黄銅 8 mm。TruFiber 6001（6 kW）：軟鋼 25 mm（32 mm パッケージ）、ステンレス 25 mm（35 mm パッケージ）、アルミ 25 mm、銅/黄銅 10 mm。高出力（9/12/24 kW）は最大厚をさらに拡大（構成とパッケージに依存、例：40–60 mm）。
消費電力 / 生産時の平均（例）：TruFiber 4001 ≈ 10 kW；6001 ≈ 11 kW；9001 ≈ 14.5 kW；12001 ≈ 16 kW；24001 ≈ 27 kW
プロセス & オプション：BrightLine fiber、Highspeed / Highspeed Eco、CoolLine、FlexLine、EdgeLine Bevel、RotoLas、Smart Rerun、DetectLine、Sorting Guide、Drop&Cut、Nanojoints、PierceLine、ガスミキサー、Touchpoint IHM、Cutting Assistant
注記：詳細な技術データおよび限界値は選択構成やオプションにより変動します。製品仕様は国によって異なる場合があります。
