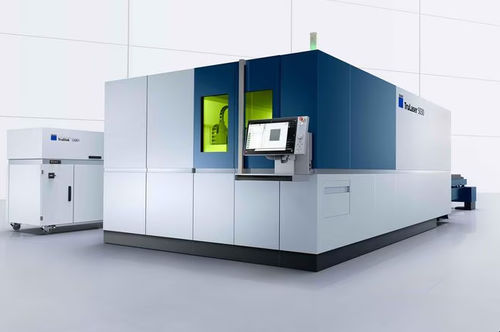

ファイバーレーザー切断・彫刻機 TruLaser 5030 fiber2D レーザーアルミニウム用ステンレススチール用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー, 2D レーザー
- 切断材料
- アルミニウム用, ステンレススチール用, スチール用, 銅用, 真鍮用
- 切断製品
- 板金用
- 制御タイプ
- CNC
- 用途
- 産業用, 金属製作用
- 材料の搬入
- 自動荷積み式, 自動搬入・搬出, オートローダー付き
- 相
- 三相
- 構成
- 大型, 2D
- その他の特徴
- 高速, 高性能, 高出力
- X軸移動距離
最少: 3,000 mm
(118.11 in)最大: 6,000 mm
(236.22 in)- Y軸移動距離
最少: 1,500 mm
(59.06 in)最大: 2,000 mm
(78.74 in)- 最大切断高さ
最少: 25 mm
(1 in)最大: 60 mm
(2.4 in)- 切断速度
最少: 0 m/s
(0 ft/s)最大: 4.667 m/s
(15.312 ft/s)- レーザー出力
最少: 6,000 W
最大: 24,000 W
- 全長
最少: 9,229 mm
(363 in)最大: 11,200 mm
(441 in)- 高さ
2,200 mm
(87 in)- 重量
最少: 11,700 kg
(25,794.08 lb)最大: 14,300 kg
(31,526.1 lb)- 積載量
最少: 1,100 kg
(2,425.08 lb)最大: 2,000 kg
(4,409.25 lb)
詳細
製品概要
TruLaser 5030 fiber、TruLaser 5040 fiber、TruLaser 5060 fiber は、高送り・再現性のある部品品質・自動化の統合を目的とした 2D ファイバーレーザ切断機です。TruFiber 6 kW から 24 kW までのレーザ選択に対応し、幅広い金属の高速切断と、統合されたアシスタントや自動化機能による操作負担の軽減を実現します。
主な特長
用途・材料
軟鋼、ステンレス、アルミニウム、銅、黄銅などの薄板〜厚板の切断に対応。BrightLine fiber、FlexLine、CoolLine、Nanojoints/Microjoints、Highspeed 系などのプロセスで材料や厚さ、求められる面品質に応じた最適化が可能です。
アシスタントと自動化
プロセス信頼性と品質機能
技術仕様（抜粋）
TruLaser 5030 fiber、TruLaser 5040 fiber、TruLaser 5060 fiber は、高送り・再現性のある部品品質・自動化の統合を目的とした 2D ファイバーレーザ切断機です。TruFiber 6 kW から 24 kW までのレーザ選択に対応し、幅広い金属の高速切断と、統合されたアシスタントや自動化機能による操作負担の軽減を実現します。
主な特長
- 高い機械ダイナミクスと高速な軸動作により、複雑な輪郭でも低い部品コストを実現。
- 最大 24 kW までのレーザ出力と Active Speed Control による安定した切断と不良低減。
- BrightLine fiber と最適化ノズルによる優れた切断面品質と確実な部品取り出し。
- Highspeed / Highspeed Eco モードで生産性向上と窒素消費削減（Highspeed Eco で約 70% 節約）。
- Smart Nozzle Automation と LensLine によりノズル・レンズの状態を自動管理。
- 受賞歴のある Touchpoint HMI による直感的操作と迅速な立ち上げ。
- 大判対応と CoolLine による厚鋼材での精密輪郭加工。
用途・材料
軟鋼、ステンレス、アルミニウム、銅、黄銅などの薄板〜厚板の切断に対応。BrightLine fiber、FlexLine、CoolLine、Nanojoints/Microjoints、Highspeed 系などのプロセスで材料や厚さ、求められる面品質に応じた最適化が可能です。
アシスタントと自動化
- Part Station、Part Separator による効率的な部品仕分け・取り扱い。
- Sorting Guide（カメラ支援）、Smart Rerun による軽微な衝突後の自動再開、MobileControl による遠隔操作。
- LoadMaster、LiftMaster、倉庫統合による半自動〜完全自動の投入/排出と生産セル連携。
プロセス信頼性と品質機能
- Active Speed Control：切り巾を監視して送り速度を自動調整し、材料差による変動を吸収。
- DetectLine：カメラによる板材位置決めと焦点設定。
- Cutting Assistant：AI支援の推奨を含む切断パラメータ最適化。
- PierceLine：監視された穿孔でサイクルを短縮し品質を向上。
- Smart Nozzle Automation & LensLine：自動検出・補正で部品寿命と稼働率を向上。
技術仕様（抜粋）
- モデル：TruLaser 5030 fiber、TruLaser 5040 fiber、TruLaser 5060 fiber。
- レーザ源：TruFiber 6001 / 9001 / 12001 / 24001（6 kW–24 kW）。
- 最大同時速度：280 m/min。
- 作業領域例：5030 — X 3000 × Y 1500 mm；5040 — X 4000 × Y 2000 mm；5060 は X 範囲がさらに大きい構成あり。
- 寸法例（L × W × H）：5030 — 9229 × 6145 × 2200 mm；5040 — 11200 × 6373 × 2200 mm。
- 機械質量（標準）：約 11,700 kg（5030） / 約 14,300 kg（5040）。
- 重機構パレットチェンジャー無しの最大ワーク重量：5030 — 1,100 kg；5040 — 2,000 kg。重荷重オプションで上限は増加。
- TruFiber による代表的な最大切断厚：6001 ≈ 25 mm（軟鋼）；9001 ≈ 30–40 mm；12001/24001 ≈ 30–60 mm（パッケージと材料に依存）。
- 生産時の典型消費電力（約）：6001 — 11 kW；9001 — 14.5 kW；12001 — 16 kW；24001 — 27 kW。
