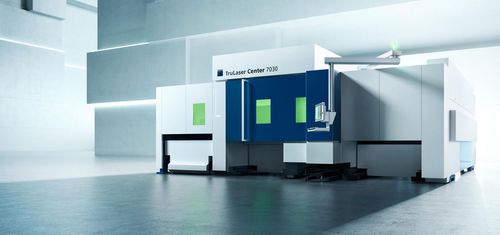

ファイバーレーザー切断・彫刻機 TruLaser Center 7030

2D レーザーアルミニウム用ステンレススチール用

概要
TruLaser Center 7030は、プログラミング、切断、自動取り出し、ソーティング、配置を単一の生産セルで統合するコンパクトな全自動2Dレーザ切断システムです。連続無人運転を想定したモジュール式の搬出・倉庫接続オプションを備えます。

主な特長

• 統合されたプロセスチェーン：TruTops Boostによるプログラミング、レーザ切断、取り出し、ソート、配置。
• Vision Equipment・Smart Viewによる機内のライブ監視とプロセス可視化。
• SmartGate：切断中の部品支持を同期し、転倒や不慮の融着を防止。
• SortMaster Speed / SortMaster Box Linear：大型〜精密部品の高速取り出し・積み上げ。
• SmartLiftと吸着プレートによる小物・薄物の確実な把持と取り出し。
• LoadMaster Center：ピーリング技術を用いた自動板材供給と倉庫連携オプション。
• 自動ノズルチェンジャーおよび追加軸により、並列でのセットアップと高動的な輪郭切断を実現。

構成品・装備

• SmartGate — 切断ヘッドと同期して移動する可動支持；形状ごとに最適な押し出し点を見つける押出シリンダーを装備。
• SortMaster Speed — 吸着プレートを持つ高速取り出し・積み上げ装置。生産と並列して部品を取り出せる。
• SmartLift — 吸着プレートと同期して下方から押し上げるピンによる安全な取り出し。
• SortMaster Box / SortMaster Box Linear — 小物部品を複数のコンテナへ並列配分する分別ユニット。
• LoadMaster Center — 未加工板をブラシテーブル上に配置し、確実に分離する自動供給装置。
• 自動ノズルチェンジャー — キャビネット内でのプログラム制御によるノズル交換で、主時間と並行した段取りが可能。
• TruTops Boost — 切断、取り出し、ソートのための自動ネスティングおよびプロセス提案を行うソフトウェア。
• Vision Equipment & Smart View — ライブ映像を提供するカメラと照明。

技術データ
設置寸法：
長さ：10135 mm
幅（カート引き出し時）：10720 mm
幅（カート収納時）：6420 mm
高さ：3050 mm

全ユニット搭載時の重量：38860 kg

公称作業範囲：
X軸：3000 mm
Y軸：1500 mm
Z軸：120 mm

レーザ別データ TruFiber 6001：
最大レーザ出力：6000 W
軟鋼 最大板厚：12.7 mm
ステンレス 最大板厚：12.7 mm
アルミ 最大板厚：6 mm
黄銅 最大板厚：6 mm
銅 最大板厚：6 mm

レーザ別データ TruFiber 12001：
最大レーザ出力：12000 W
軟鋼 / ステンレス 最大板厚：12.7 mm
アルミ / 黄銅 / 銅 最大板厚：6 mm

アンロード自動化 — SmartGate：
最大部品サイズ：160 mm x 160 mm
最小部品サイズ：30 mm x 30 mm

アンロード自動化 — SortMaster Speed：
最大部品サイズ：2000 mm x 1500 mm
最小部品サイズ：90 mm x 60 mm

用途と利点

• 薄板・中厚板の高速加工における自動化による稼働時間の最大化。
• TruFiberオプションにより反射材（非鉄金属）の安定加工が可能。
• 自動取り出し・仕分けによりサイクル中断や手作業工程を低減。
• 微細部品や薄板ワークの確実な取り扱いを可能にするハンドリング機構。

特性 / 仕様（概要）

• 製品名：TruLaser Center 7030
• ブランド：TRUMPF
• 設置寸法：L 10135 mm × W 6420–10720 mm × H 3050 mm
• 重量（全ユニット搭載時）：38860 kg
• 作業範囲 X × Y × Z：3000 mm × 1500 mm × 120 mm
• レーザ選択肢：TruFiber 6001（最大 6000 W）および TruFiber 12001（最大 12000 W）
• 代表的な切断厚さ：鋼／ステンレス 12.7 mm、アルミ／黄銅／銅 6 mm
• SmartGate 部品サイズ（最大／最小）：160 × 160 mm / 30 × 30 mm
• SortMaster Speed 部品サイズ（最大／最小）：2000 × 1500 mm / 90 × 60 mm
• 主要自動化モジュール：SmartGate、SmartLift、SortMaster Speed、SortMaster Box Linear、LoadMaster Center
• ソフトウェア：TruTops Boost（自動プログラミング・ネスティング）、Smart View（監視）
