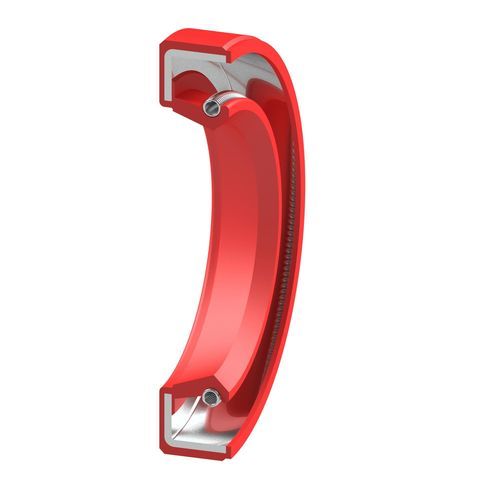

垂直方向シール材 RA

回転式エラストマーNBR製

製品概要
ラジアルオイルシール Type RA は、DIN 3760 の設計タイプA に準拠した標準的な回転軸用シールです。エラストマー製外径と挿入されたテンションスプリングを備えています。圧力がない、または微小な圧力変動のあるハウジング内の回転軸に適しています。標準エラストマー材は NBR と FKM で、その他の材質は要求に応じて対応可能です。

適用分野

• 静的
• 動的
• 単動
• 複動
• 直線
• 回転
• 振動

主な用途
ハウジング内の回転軸に対する無圧シール

材質

• エラストマー
• 金属部品
• 標準エラストマー材: NBR、FKM

技術仕様

• 材質: エラストマー、金属
  • NBR
  • FKM
• 圧力: 最大 0.05 MPa
• 温度:
  • NBR: -30°C ～ +100°C（材質依存）
  • FKM: -20°C ～ +200°C（材質依存）
• 回転速度: 材料および軸径に依存

ダウンロード
製品に関するダウンロードはメーカーのダウンロード欄で提供されています。

特性 / 技術仕様

• 規格: DIN 3760 設計タイプA
• 構造: 挿入テンションスプリング付きエラストマー外径
• 想定用途: 圧力がない、または微小な圧力変動のあるハウジング内の回転軸
• 標準材質: NBR、FKM（その他の材質は要求に応じて対応）
• 最大圧力: 最大 0.05 MPa
• 温度範囲（材質依存）: NBR -30°C ～ +100°C；FKM -20°C ～ +200°C
• 回転速度: 材料および軸径に依存
