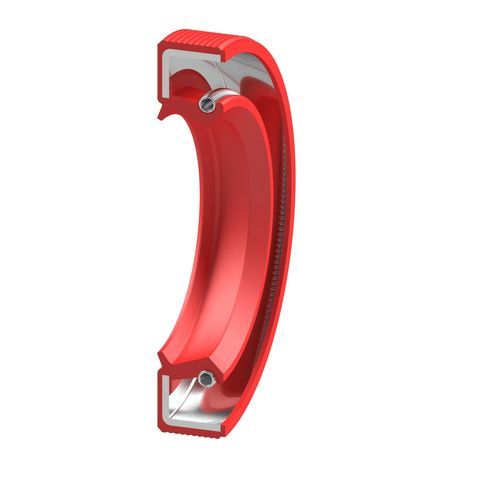

オイル用シール材 Type RJ

回転式エラストマーNBR製

製品説明
ラジアルオイルシール Type RJ は RI設計に類似した回転軸用シールです。波形のエラストマー外径を採用しており、組付けが容易で溝内の静止時密封性が向上します。外部からの高い粉じん量を想定した追加のダストリップと、リップの初期締め付けを行う挿入型テンションスプリングを備えています。圧力がない、または小さな圧力変動しかないハウジング内の回転軸に特に適しています。標準エラストマーは NBR と FKM で、その他の材料は要望により対応可能です。

適用分野

• 静的
• 動的
• 単作用
• 両作用
• 直線運動
• 回転
• 往復運動

主な用途
圧力のない、または圧力変動の小さいハウジング内の回転軸向け非加圧シール

材料
エラストマー、金属部品

技術値
材料（バリエーション）

• NBR
• FKM

バリアント：NBR
圧力：最大 0.05 MPa
温度：-30°C / +100°C（材料により異なる）
速度：材料および径に依存

バリアント：FKM
圧力：最大 0.05 MPa
温度：-20°C / +200°C（材料により異なる）
速度：材料および径に依存

注意
最大値（温度・速度・圧力）は同時には適用できず、材料および媒体により異なります。

特長 / 技術仕様

• 設計：回転軸用（ラジアル）オイルシール、Type RJ
• 外径：波形、エラストマー（静止時の密封性向上および取付容易性）
• 外部粉じんが多い用途向けの追加ダストリップ
• 挿入型テンションスプリング（副次的シーリング要素）
• 主な用途：圧力がない、または小さな圧力変動しかないハウジング内の回転軸向け非加圧シール
• 材料：エラストマー（標準 NBR、FKM）、金属部品
• 圧力定格：最大 0.05 MPa（材料に依存）
• 温度範囲：NBR：-30°C～+100°C；FKM：-20°C～+200°C（材料に依存）
• 速度：材料と軸径に依存
• 他材料は要望により対応可能
