垂直方向シール材 RI

回転式エラストマーNBR製

概要

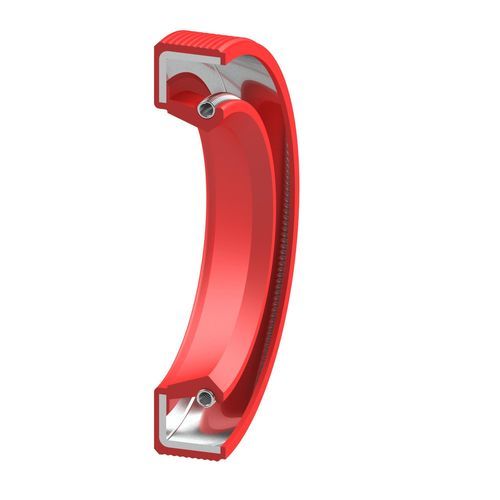

ラジアルオイルシール Type RI は、溝内での取付け性と静的な気密性を向上させる波形のエラストマー外径を有する回転軸用シールです。シールリップは挿入テンションスプリングを備えています。加圧がない、またはわずかな圧力変動しかないハウジングの回転軸に適しています。標準エラストマーは NBR と FKM です。その他の材料は要求に応じて対応可能です。

適用分野

• 静止
• 動的
• 単動
• 複動
• 直線運動
• 回転
• 往復・振動

主な用途
無加圧の回転軸用シール

材料
エラストマー、金属。標準エラストマー：NBR、FKM

技術値

• NBR 製バリアント：圧力 最大 0.05 MPa；温度範囲 -30°C〜+100°C（材料依存）；回転速度：材料および直径に依存
• FKM 製バリアント：圧力 最大 0.05 MPa；温度範囲 -20°C〜+200°C（材料依存）；回転速度：材料および直径に依存
• 注：温度、速度、圧力の最大値は同時に適用されない。値は材料および媒体により異なる

仕様 / 技術的特徴

• 商用名称：Oil Seal Type RI
• 設計：波形外径を持つ回転軸用シール（RA設計に類似）
• 外径：エラストマー
• スプリング：挿入テンションスプリング
• 主な用途：無加圧の回転軸用シール
• 加圧なし、または最小限の圧力変動があるハウジングに適合
• 材料：エラストマー（標準：NBR、FKM）、金属；その他の材料は要求に応じて対応
• 最大圧力（典型）：0.05 MPa まで
• 温度範囲（材料依存）：NBR：-30°C〜+100°C；FKM：-20°C〜+200°C
• 回転速度：材料および直径に依存
• 適用可能な運動：回転、往復・振動、直線、単動、複動
