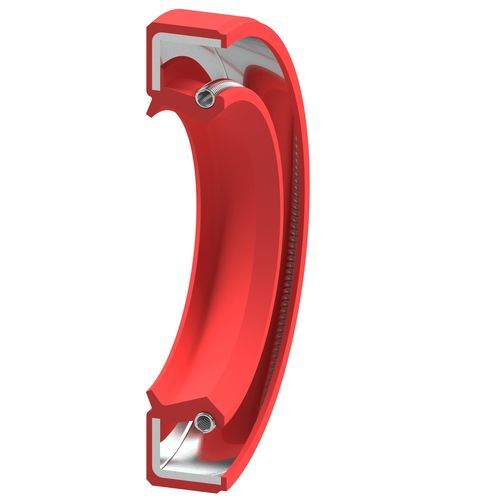

垂直方向シール材 RD

回転式エラストマーNBR製

製品説明
ラジアルオイルシール Type RD は DIN 3760（設計形式 AS）に準拠した回転用のシーリング部品です。弾性外径を持ち、挿入テンションスプリングを備えたエラストマー製のシールリップを採用しています。RD 仕様は外部からの高い粉塵負荷に対応するため、追加のダストリップを備えています。

使用例
無圧またはわずかな圧力変動しかないハウジング内の回転軸に適しています。標準エラストマー材料は NBR と FKM で、その他の材質は要望に応じて提供可能です。

適用分野

• 静的
• 動的
• 単動
• 複動
• 直線
• 回転
• 揺動

主な用途
無圧状態の回転軸用シール

材料
エラストマー、金属

技術値（抜粋）

• 材料（標準バリアント）：NBR、FKM
• 圧力（両バリアント）：最大 0.05 MPa
• 温度（NBR）：-30°C～+100°C（材質依存）
• 温度（FKM）：-20°C～+200°C（材質依存）
• 回転速度：材質および直径に依存
• 設計特長：弾性外径、挿入テンションスプリング、外部粉塵負荷が高い用途向けの追加ダストリップ
• 注意：温度・速度・圧力の最大値は同時に適用されない場合があり、材質や媒体により異なります。

特長 / 技術仕様

• 型式：Oil Seal Type RD
• 設計規格：DIN 3760 設計形式 AS
• 外径：弾性外径
• シール要素：挿入テンションスプリング付きエラストマー
• 防塵機能：粉塵環境向けに追加ダストリップあり
• 主な用途：無圧の回転軸シール
• 標準材質：NBR、FKM（他材質は要望に応じて対応）
• 最大静圧/使用圧力：最大 0.05 MPa
• 温度範囲（材質依存）：NBR -30°C～+100°C、FKM -20°C～+200°C
• 使用回転数：材質および軸径に依存
• 重要：温度・速度・圧力の最大値は累積的ではなく、材質や媒体により異なります
