垂直方向シール材 RF

回転式エラストマーNBR製

製品説明

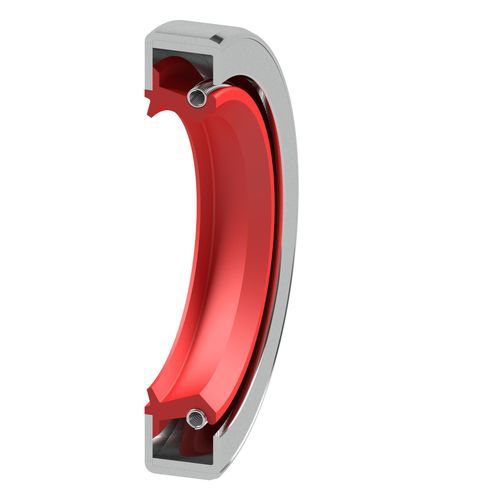

ラジアルオイルシール Type RF は DIN 3760（構造形式 CS）に準拠した回転軸用シールです。外周は金属製で、厳しい穴条件でも押し込み固定力を高める追加の金属インサートを備えています。シーリング要素は挿入テンションスプリング付きのエラストマーリップで、外部粉じんの多い用途向けにダストリップが追加されています。表面処理が適切であれば、低粘度媒体やガス用途にも使用可能です（非加圧の回転用途向け）。

適用分野

• 静的
• 動的
• 片作用
• 両作用
• 直線運動
• 回転軸
• 往復（振動）軸

主な用途
圧力変動がほとんどないハウジング内の回転軸に対する非加圧シール。

材料

• エラストマー（標準: NBR、FKM）
• 金属（外周リング、インサート）
• その他の材料・配合はお問い合わせにより対応

技術的数値（概要）

• 利用可能なエラストマー: NBR、FKM
• 最大許容圧力（NBR・目安）: 最大 0.05 MPa
• 温度範囲（NBR）: -30 °C〜+100 °C（材料依存）
• 最大許容圧力（FKM・目安）: 最大 0.05 MPa
• 温度範囲（FKM）: -20 °C〜+200 °C（材料依存）
• 周面速度: 材料および軸径に依存
• 注: 温度・速度・圧力の最大値は同時に適用できない場合があり、材料や媒体により異なります

技術仕様

• 呼称: Oil Seal Type RF
• 規格 / 構造: DIN 3760、構造形式 CS
• 外部構造: 押し込み固定を高める追加金属インサートを備えた金属外周
• シーリング要素: 挿入テンションスプリング付エラストマーリップ
• 追加機能: 高外部粉じん環境向けダストリップ
• 主な用途: 圧力変動がない、または小さいハウジング内の回転軸；表面処理が適切であれば低粘度媒体やガスにも対応
• 標準エラストマー: NBR、FKM（他材料は要相談）
• 典型的な最大圧力: 最大 0.05 MPa
• 温度範囲（材料依存）: NBR -30 °C〜+100 °C；FKM -20 °C〜+200 °C
• 速度: 選択された材料および軸径に依存
