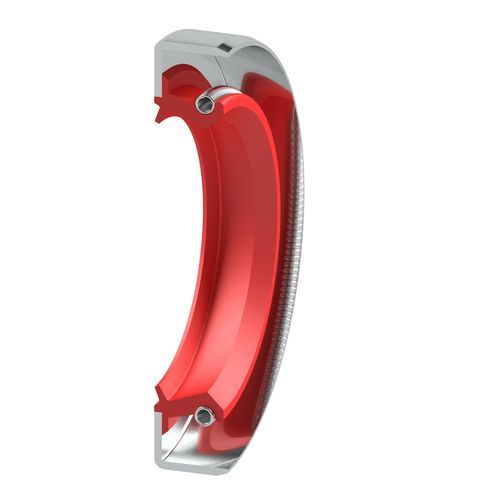

垂直方向シール材 RE

回転式エラストマーNBR製

製品説明

ラジアルオイルシール Type RE は DIN 3760（design type BS）に準拠した標準的な回転軸用シールです。孔内での圧入保持を高めるため、金属製外径を備えています。接触面が適切に加工されていれば、低粘度流体やガスの用途にも使用できます。シーリングリップには挿入された引張りスプリングがあり、外部の粉じん負荷が高い用途向けに追加のダストリップを備えています。圧力がないか、わずかな圧力変動しかないハウジング内の回転軸に特に適しています。標準エラストマーは NBR と FKM で、他材料は要望に応じて対応可能です。

適用分野

• 静的
• 動的
• 単動式
• 複動式
• 直線
• 回転
• 振動

主な用途
回転軸の無圧シーリング

材料
エラストマー、金属。一般的なエラストマー：NBR、FKM

技術値

• 材料バリアント：NBR — 圧力：最大 0.05 MPa；温度：-30°C / +100°C（材料依存）；速度：材料および径に依存。
• 材料バリアント：FKM — 圧力：最大 0.05 MPa；温度：-20°C / +200°C（材料依存）；速度：材料および径に依存。

最大値（温度、速度、圧力）は同時に適用できません。値は材料と媒体により変わります。

仕様 / 技術特性

• Design type: RE (Radial oil seal, DIN 3760 design type BS)
• 孔内での圧入保持を高める金属外径
• シーリングリップ内の挿入式引張りスプリング
• 外部粉じん負荷が高い場合の追加ダストリップ
• 接触面の適切な処理があれば低粘度流体およびガス用途に適合
• 主な用途：回転軸の無圧シーリング
• 標準エラストマー：NBR、FKM（その他材料は要相談）
• 最大圧力：最大 0.05 MPa（材料依存）
• 温度範囲（材料依存）：NBR：-30°C〜+100°C；FKM：-20°C〜+200°C
• 速度：材料と軸径に依存
