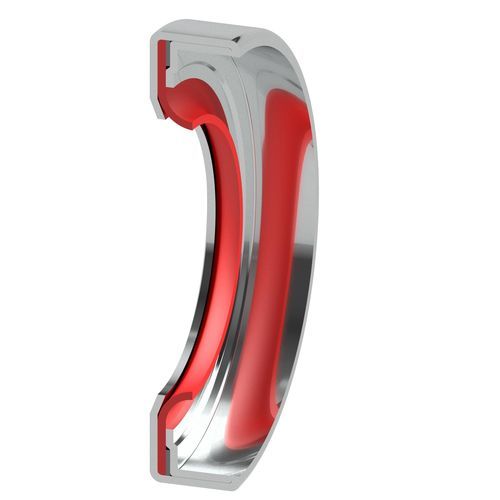

垂直方向シール材 RR

回転式エラストマー金属製

概要
ラジアルオイルシール Type RR は、加圧に耐える回転用シールとして設計されています。ボアへの圧入性を高める金属外径と、PTFE ガスケット用の追加クランプリングを備えています。走行面が適切に加工されていれば、低粘度流体やガス用途にも適合します。PTFE シールリップと金属ケーシングは優れた耐薬品性を提供します。標準構成は PTFE（バージンまたは充填）、ステンレス鋼ケーシング（材質 1.4571）、および場合によってはエラストマーのプリロード部品を使用します。その他の材料は要望に応じて提供可能です。

性能と利点
PTFE シールリップにより潤滑が不十分な場合でも高周速度およびスティックスリップのない運転が可能です。本設計は、無圧または最大 2.5 MPa の圧力差があるハウジング内の回転軸向けです。

適用分野

• 静的
• 動的
• 片作用
• 両作用
• 直線運動
• 回転運動
• 往復運動

主な用途
回転軸の加圧シール

材料（標準）
エラストマー、金属、PTFE、充填剤入り PTFE

技術値
充填剤入り PTFE

• 圧力：最大 2.5 MPa
• 温度：-50°C ～ 250°C（材料依存）
• 速度：材料および径に依存

注意
温度・速度・圧力の最大値は同時に適用できない場合があり、材料や媒体によって異なります。

特性 / 技術仕様

• 主な用途：回転軸の加圧シール
• 設計特徴：圧入を改善する金属外径；PTFE ガスケット用の追加クランプリング
• シールリップ材料：PTFE（バージンまたは充填）
• ケーシング材料：ステンレス鋼（1.4571）典型
• オプション部品：一部設計にエラストマー製プリロード要素
• 適合媒体：表面処理を施した場合の低粘度液体およびガス
• 最大差圧：最大 2.5 MPa
• 温度範囲：-50°C ～ 250°C（材料依存）
• 速度：材料および径に依存
