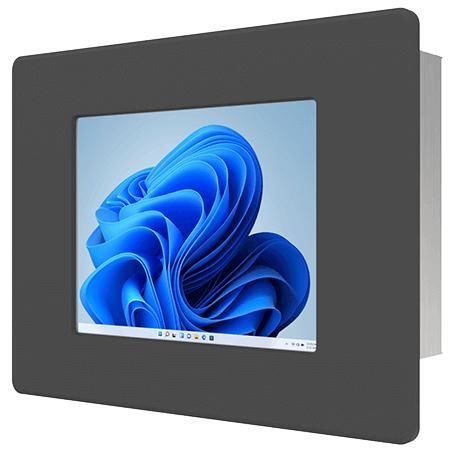

抵抗タッチスクリーンパネルPC R06IAN3S-PMA1

TFT LCD6.5インチIntel® Processor N100

概要
Winmate R06IAN3S-PMA1 は、6.5インチのパネルマウント型産業用パネルPCで、機械制御、工場オートメーション、オペレーターHMI 向けに設計されています。6.5インチ SVGA TFT、Intel® Alder Lake‑N（N100/N150 ファミリ）、柔軟な I/O、2 系統の 2.5 GbE をファンレスの金属筐体に収めています。

主な特徴

• 6.5インチ SVGA TFT、輝度 700 nits
• Intel® Alder Lake‑N（N150 / N100 バリエーション）
• 1 x SO‑DIMM DDR5‑4800（最大 16 GB）
• 2 x Intel® 2.5 Gigabit Ethernet
• 映像／I/O：HDMI（オプション）、USB 3.2 Type‑C（DP‑Alt 対応）、USB Type‑A、USB 2.0、複数の COM ポート

ディスプレイ

• サイズ：6.5 インチ（SVGA 640 x 480）
• 輝度：700 nits、コントラスト 600:1
• 視野角：80/80/70/70、有効表示領域：132.48 x 99.36 mm
• タッチオプション：抵抗膜式タッチ（オプション）またはタッチ非搭載保護ガラス（オプション）

システム仕様

• プロセッサ：Intel® Processor N100 / Alder Lake‑N family（N100/N150）、最大 3.40 GHz
• メモリ：1 x SO‑DIMM DDR5‑4800（標準 8 GB、最大 16 GB オプション）
• ストレージ：1 x M.2 2280 M‑Key NVMe（標準 128 GB、オプション 256/512 GB、1/2/4 TB）；NVMe 非搭載時は 2.5" SATA III オプション
• イーサネット：2 x Intel® 2.5 Gigabit コントローラ
• セキュリティ：TPM 2.0
• OS オプション：Windows 11 IoT Enterprise 64bit / Windows 11 Pro 64bit / Linux Ubuntu 24.04（Linux は Wake on Touch 非対応）
• WLAN/BT：モジュールで対応（オプション）

機構

• 寸法：218 x 164 x 55.6 mm；切欠き寸法：192 x 144 mm
• 重量：1.4 kg；筐体：金属；冷却：ファンレス
• 取付：パネルマウント標準、VESA オプション

環境

• 動作温度：0°C ～ 50°C
• 保管温度：-10°C ～ 60°C
• 動作湿度：10% ～ 90% RH（結露なきこと）
• 前面保護等級：IP65

I/O ポート

• USB：構成により最大 2 x USB 3.2 Type‑A（Gen1/Gen2）、1 x USB 3.2 Gen2 Type‑C（DP‑Alt）
• 追加 USB：4 x USB 2.0（構成依存）
• シリアル：最大 4 x COM（RS232/422/485）
• LAN：2 x 2.5 GbE RJ45
• ビデオ：HDMI 2.0b（オプション）
• オーディオ：2 x スピーカー
• 拡張：1 x M.2 2280 M‑Key（NVMe）、1 x M.2 2230 E‑Key（Wi‑Fi）
• インジケータ：電源 LED、ストレージ LED
• 電源入力：12V DC（2.5φ DC ジャック）

電源と付属品

• 電源仕様：12V DC；アダプタ：12V 50W
• 付属 / オプション：100~240V AC→12V DC アダプタ（オプション）、電源コード、VESA ネジ、取付クリップ

操作

• 1 x 電源ボタン；1 x リセットボタン

認証

• CE
• FCC

技術仕様

• モデル：R06IAN3S-PMA1
• ディスプレイ：6.5" SVGA（640 x 480）、700 nits
• CPU：Intel® N100 / Alder Lake‑N N150
• メモリ：1 x SO‑DIMM DDR5‑4800、最大 16 GB
• ストレージ：M.2 NVMe（標準 128 GB、最大 4 TB）；SATA III オプション
• LAN：2 x 2.5 GbE
• USB：Type‑C（DP‑Alt）、Type‑A USB 3.2、USB 2.0
• シリアル：RS232/422/485
• 取付：パネルマウント標準、VESA オプション
• 前面 IP：IP65
• 動作温度：0°C ～ 50°C
• 寸法 / 重量：218 x 164 x 55.6 mm / 1.4 kg
• 認証：CE、FCC
