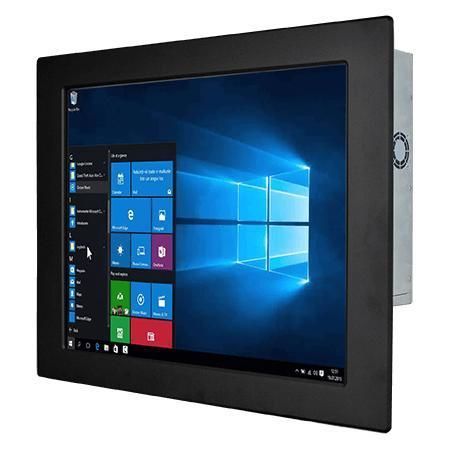

抵抗タッチスクリーンパネルPC R17IAD7T-PMM1

カラー液晶ディスプレー17インチIntel® Core™ i9-12900TE

概要
Winmate R17IAD7T-PMM1は、Intel® Core™ i9/i7/i5/i3（Alder Lake / Raptor Lakeオプション）を搭載した17インチのパネルマウント型Panel PCです。機械制御、工場自動化、オペレーター向けHMI向けに設計され、豊富なI/O、拡張ストレージおよび長期供給を想定した産業用途向け仕様を備えています。

主な特徴

• 17インチパネルマウントPanel PC、解像度1280 x 1024
• Intel® Core™（Alder Lake / Raptor Lake、i3 / i5 / i7 / i9オプション）
• 2 x SO-DIMM DDR5 4800MHz、最大64GB（各スロット32GB）
• 統合デュアル2.5ギガビットイーサネット
• マルチディスプレイ：DP 1.4a（標準）、HDMI 2.0b（オプション）
• 豊富なI/O：4 x USB 3.2 Gen2 Type-A、シリアルポート等
• 12V DC電源入力（Din4ピン）

製品の特徴 / 設計と用途
連続稼働とシステム統合に適した産業用高性能Panel PC。抵抗膜式タッチまたは保護ガラス（非タッチ）を選択可能。効率的な放熱設計、低消費電力、M.2/SATAなどの拡張性を備え、標準はパネル取り付け、VESA取り付けはオプションです。

認証

• CE
• FCC

ディスプレイ

• サイズ：17.0 inches
• 解像度：1280 x 1024
• 輝度：350 nits
• コントラスト比：1000:1
• 視野角：85/85/80/80
• アクティブエリア：337.920 x 270.336 mm
• タッチ / ガラス：抵抗膜タッチ（オプション）、保護ガラス（オプション）

システム仕様

• プロセッサ：Intel® Core™ i3-12100TE（標準）；オプション i5-12500TE、i7-12700TE、i9-12900TE；i3-14100T、i5-14500T、i7-14700T、i9-14900Tもオプションとして記載
• チップセット：Intel® R680E
• メモリ：2 x non-ECC SO-DIMM、DDR5 4800MHz、最大64GB
• ストレージ：128GB SSD標準；オプションで256GB/512GB/1TB/2TB/4TB；2 x SATA III（2.5" SSD/HDD、RAIDサポート）オプション
• イーサネット：2 x Intel® 2.5 Gbps コントローラ
• セキュリティ：TPM 2.0
• OS（オプション）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（Wake on Touch非対応）
• WLAN / Bluetooth：オプション（M.2 2230 E-Key）

I/Oポート & 拡張

• USB：4 x USB 3.2 Gen2x1（10 Gbps、Type A）
• シリアル：1 x RS232/422/485（標準RS232）、1 x RS232
• LAN：2 x 2.5 Giga LAN RJ45
• 映像：1 x DP1.4a（DP++）、最大4096x2160@60Hz（標準）；1 x HDMI 2.0bオプション
• オーディオ：Mic-in、Line-out
• 拡張：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
• 電源入力：1 x 12V DC Din4ピン

機構

• 寸法：440 x 360 x 90 mm
• カットアウト：394 x 314 mm
• 重量：約5.9 kg
• 取り付け：Panel mount標準、VESAオプション
• 筐体：金属
• 冷却：ファン設計

環境

• 動作湿度：10%〜90% RH（結露なきこと）
• 動作温度：0°C〜50°C
• 保存温度：-10°C〜60°C

ボタンと制御

• 1 x 電源ボタン
• 1 x リセットボタン

アクセサリ

• 100~240V AC to DC アダプタ
• 電源コード
• VESAネジ（該当時）
• 取り付けクリップ

技術仕様

• モデル：R17IAD7T-PMM1
• ブランド：Winmate
• ディスプレイ：17.0" / 1280 x 1024 / 350 nits
• CPU：Intel® Core™ i3/i5/i7/i9（Alder Lake / Raptor Lake）
• チップセット：Intel® R680E
• メモリ：2 x DDR5 SO-DIMM 最大64GB
• ストレージ：NVMe M.2およびSATA IIIオプション
• イーサネット：デュアル2.5 Gbps
• USB：4 x USB 3.2 Gen2 Type-A
• シリアル：RS232/422/485 + RS232
• 映像出力：DP1.4a（標準）、HDMI 2.0b（オプション）
• 電源入力：12V DC（Din4）
• 寸法 / 重量：440 x 360 x 90 mm / 約5.9 kg
• 認証：CE、FCC
