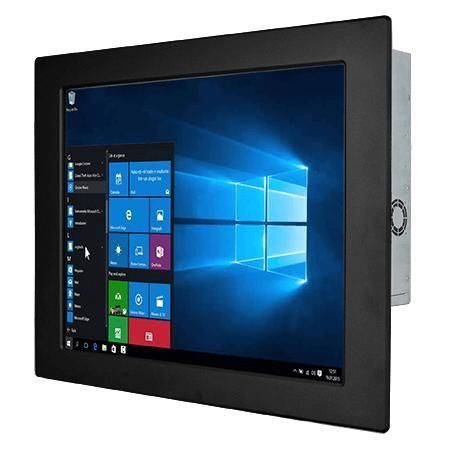

抵抗タッチスクリーンパネルPC R19IF7T-PMA1

19インチ第9世代Intel®CoreIntel® Core™ i7-9700TE

概要
Winmate R19IF7T-PMA1 は 19" のパネルマウント型産業用 Panel PC で、Intel® 第9世代 Core™ i3/i5/i7（Coffee Lake Refresh）プロセッサを搭載しています。機械制御、工場の自動化、オペレーター用 HMI を想定し、現場での安定稼働、低消費電力、柔軟な取り付け、長期供給性を重視して設計されています。

主な特徴

• 19" 1280 x 1024 解像度ディスプレイ
• Intel® 第9世代 Core™ i3/i5/i7（Coffee Lake Refresh）
• 柔軟なストレージ構成：2.5" HDD ×1 と SSD ×1、M.2 対応
• 複数の I/O：シリアルポート、USB3.2 Gen1 ×4 など
• DC12V 電源入力（Din4 ピンコネクタ）
• DisplayPort 最大 4096 x 2304 @ 60 Hz、HDMI 最大 4096 x 2304 @ 24 Hz（オプション）

ディスプレイ

• サイズ：19.0 inches
• 解像度：1280 x 1024
• タッチ / ガラス：抵抗膜式タッチ（オプション）またはタッチなし保護ガラス（オプション）
• パネル輝度：400 nits
• コントラスト比：1000:1
• 視野角：85 / 85 / 80 / 80
• 有効表示領域：376.32 x 301.06 mm

システム仕様

• プロセッサ（標準 / オプション）：Intel Core i7-9700TE 1.8GHz（最大 3.8GHz）標準；Intel Core i5-9500TE 2.2GHz（最大 3.6GHz）オプション；Intel Core i3-9100TE 2.2GHz（最大 3.2GHz）オプション
• チップセット：Intel® Q370
• メモリ：2 x non-ECC SO-DIMM、最大 64GB（DIMM あたり 32GB）
• ストレージ：128GB SSD 標準；選択肢 256GB / 512GB / 1TB / 2TB；2 x SATA III（2.5" SSD/HDD、RAID 0/1 オプション）；M.2 2280 M-Key（NVMe または SATA）および M.2 2242 B-key 対応
• イーサネット：2 x Intel® Gigabit Ethernet コントローラ
• セキュリティ：TPM 2.0
• OS：Windows 10 IoT Enterprise（64-bit）オプション；Linux Ubuntu オプション
• WLAN / BT：M.2 2230 E-Key によるオプション対応

機械仕様

• 寸法：474 x 384 x 78 mm
• カットアウト：431 x 341 mm
• 重量：約 6.9 kg
• 取り付け：Panel mount（標準）；VESA マウント（オプション）
• 筐体：金属ハウジング
• 冷却：ファン設計

環境

• 動作湿度：10%～90% RH（結露しないこと）
• 動作温度：0°C～50°C
• 保存温度：-10°C～60°C

認証

• CE
• FCC

I/O およびインターフェース

• USB：4 x USB 3.2 Gen1（Type-A）
• シリアル：1 x RS232/422/485（デフォルト RS232、設定可能）＋ 1 x RS232
• LAN：2 x Gigabit LAN（RJ45）
• ビデオ：1 x DisplayPort 1.2（標準）；1 x HDMI 1.4（オプション）
• オーディオ：1 x Mic in；1 x Line out；2 x スピーカー
• 拡張：1 x M.2 2280/2242 M-Key（NVMe または SATA SSD）；1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 3.0 x16 スロット（オプション）
• 表示 & 操作：電源 LED、ストレージ LED、1 x 明るさ調整ノブ、1 x 電源ボタン、1 x リセットボタン
• 電源入力：1 x 12V DC（Din4 ピンコネクタ）

付属品

• 100～240V AC→DC アダプタ
• 電源ケーブル
• VESA 取り付けネジ
• マウントクリップ
• ドライバCD とマニュアル

特徴 / 技術仕様

• モデル：R19IF7T-PMA1
• 表示：19.0"、1280 x 1024
• CPU：Intel® Core™ i7/i5/i3（第9世代）
• チップセット：Intel® Q370
• メモリ：最大 64GB（2 x SO-DIMM）
• ストレージ：M.2 NVMe/SATA + 2 x SATA III 2.5"（RAID オプション）
• I/O：4 x USB3.2 Gen1、シリアル×2、2 x Gigabit LAN、DP/HDMI オプション
• 電源：12V DC（Din4）
• 機械寸法：474 x 384 x 78 mm、重量 約 6.9 kg
• 動作温度：0°C～50°C、保存温度：-10°C～60°C
• 認証：CE、FCC
