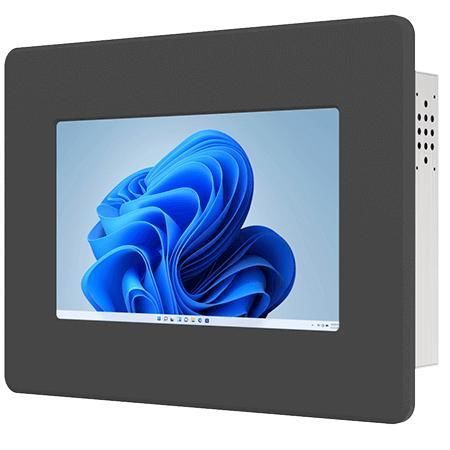

抵抗タッチスクリーンパネルPC W07IAN3S-PMT1

TFT LCD7インチIntel® Processor N100

概要
Winmate W07IAN3S-PMT1 は、Intel® Alder Lake‑N シリーズ（N100 標準、N150 オプション）を搭載した 7 インチのパネルマウント型パネルPC です。機械制御、工場自動化、オペレーター向け HMI に適した頑強な統合性と長期供給を想定した設計を特徴としています。

主な特徴

• 7" SVGA TFT LCD（1024 x 600）
• Intel® Alder Lake‑N N100（標準）/ N150（オプション）
• SO‑DIMM DDR5‑4800 x1、最大 16GB
• デュアル 2.5 ギガビットイーサネット
• HDMI（オプション）、USB 3.2 Type‑C（DP‑Alt 対応）、USB 3.2 Gen2 Type‑A、USB 2.0 などの多彩な I/O
• パネルマウント（標準）および VESA マウント（オプション）対応
• 金属筐体、ファンレス設計

機能概要
7" SVGA ディスプレイによる明瞭な表示と、複数の USB、シリアル、オプション HDMI、デュアル 2.5GbE による高速ネットワークを備え、産業用途での統合を容易にします。TPM 2.0 によるセキュリティ、M.2 E‑Key によるワイヤレス拡張、選択可能なメモリ/ストレージ/OS により、組み込みおよび自動化用途に適応します。

認証
CE, FCC

追加製品情報

• 表示: 7.0 inches, 1024 x 600, 輝度 320 nits, コントラスト 1000:1, 視野角 75/75/75/70, アクティブエリア 153.6 x 90 mm
• タッチ / ガラス: 抵抗膜タッチ（オプション）またはタッチ無し保護ガラス（オプション）
• プロセッサ: Intel® N100 6M キャッシュ 最大 3.40 GHz（標準）；Intel® N150 6M キャッシュ 最大 3.60 GHz（オプション）
• メモリ: 4GB 標準；オプション 8GB、16GB（SO‑DIMM DDR5‑4800）
• ストレージ: 128GB SSD 標準；オプション 256GB / 512GB / 1TB / 2TB / 4TB；NVMe 非搭載時に 1 x SATA III（2.5" SSD/HDD 最大 2TB）
• イーサネット: 2 x Intel® 2.5 Gigabit Ethernet
• セキュリティ: TPM 2.0
• OS: Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Ubuntu 24.04（オプション、Wake on Touch 非対応）
• WLAN / BT: M.2 2230 E‑Key スロット経由でオプション対応

機構

• 外形寸法: 218 x 164.6 x 55.3 mm
• カットアウト: 192 x 133 mm
• 重量: 1.5 kg
• 取付: パネルマウント（標準）；VESA マウント（オプション）
• 筐体: 金属
• 冷却: ファンレス設計

環境

• 動作湿度: 10%～90% RH（結露なし）
• 動作温度: 0°C～50°C
• 保存温度: -10°C～60°C

I/O とインターフェース

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C（DP Alt 対応）; 追加の USB 2.0 は構成により
• シリアル: 1 x RS232/422/485（構成により、デフォルト RS232）および 1 x RS232
• LAN: 2 x 2.5G RJ45
• 映像: 1 x HDMI 2.0b（オプション）
• オーディオ: 2 x スピーカー
• 拡張: 1 x M.2 2230 E‑Key（Wi‑Fi 用）
• インジケータ: 電源 LED x1、ストレージ LED x1
• 電源入力: 1 x 12V DC、2.5φ DC ジャック

操作 & 付属品

• ボタン: 電源ボタン x1、リセットボタン x1
• 付属品: 100~240V AC→12V DC アダプタ、電源ケーブル、VESA ねじ、取付クリップ

仕様

• 型番: W07IAN3S-PMT1
• ブランド: Winmate
• 表示サイズ: 7.0 inches
• 解像度: 1024 x 600（SVGA）
• 輝度: 320 nits
• コントラスト: 1000:1
• 視野角: 75/75/75/70
• アクティブエリア: 153.6 x 90 mm
• タッチ: 抵抗膜（オプション）/ 保護ガラス（オプション）
• プロセッサ: Intel® N100（標準）/ N150（オプション）
• メモリ: SO‑DIMM DDR5‑4800、4GB 標準、最大 16GB
• ストレージ: 128GB SSD 標準、オプションで最大 4TB
• ネットワーク: デュアル 2.5GbE
• I/O: HDMI、USB‑C（DP‑Alt）、複数の USB と COM
• 取付: パネル標準、VESA オプション
• 筐体/冷却: 金属筐体、ファンレス
• 認証: CE、FCC
