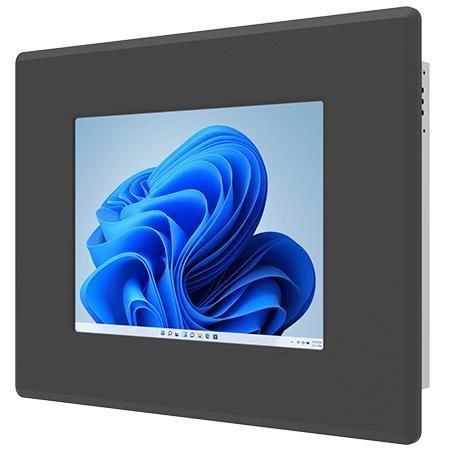

抵抗タッチスクリーンパネルPC R08IAN3S-PMU1

TFT LCD8.4インチIntel® Processor N100

概要
Winmate R08IAN3S-PMU1は、機械制御、工場自動化、オペレーターHMI向けの8.4インチパネルマウントPanel PCです。Intel® Alder Lake‑N（N100標準、N150オプション）を搭載し、Intel® UHD統合グラフィックス、ファンレス設計、金属筐体で産業用途に適した信頼性を提供します。複数のI/Oとデュアル2.5GbEによる確実な通信を備えています。

主な特徴

• 8.4" SVGA（800 x 600）TFT、600 nits
• Intel® Alder Lake‑N N100（標準）または N150（オプション）
• 1 x SO‑DIMM DDR5‑4800、最大16GB
• 2 x Intel® 2.5 Gigabit Ethernet
• I/O：USB‑C（DP‑Alt）、USB 3.2 Gen2/Gen1、USB 2.0、COM、HDMI（オプション）
• パネルマウント標準、VESAオプション

ディスプレイ

• サイズ: 8.4 inches
• 解像度: 800 x 600（SVGA）
• 輝度: 600 nits
• コントラスト比: 600:1
• 視野角: 75°/75°/60°/70°
• 有効表示領域: 170.4 x 127.8 mm
• タッチ/ガラス: 抵抗膜式タッチ（オプション）/保護ガラス（オプション）

システム仕様

• プロセッサ: Intel® N100（6Mキャッシュ、最大3.40 GHz）標準；Intel® N150（6Mキャッシュ、最大3.60 GHz）オプション
• メモリ: 4GB 標準；オプション 8GB、16GB（SO‑DIMM DDR5‑4800）
• ストレージ: 128GB SSD 標準；オプション最大4TB；NVMe未搭載時は2.5"用SATA IIIポートあり（最大2TB）
• イーサネット: デュアル Intel® 2.5 GbE
• セキュリティ: TPM 2.0
• OS: Windows 11 IoT Enterprise 64bit、Windows 11 Pro 64bit、Linux Ubuntu 24.04（Wake on Touch非対応）
• ワイヤレス: M.2 2230 E‑Key経由でオプション対応

機構

• 外形寸法: 275 x 216 x 62 mm
• 切欠寸法: 237 x 177 mm
• 重量: 約1.9 kg
• 取付: パネルマウント（標準）；VESAオプション
• 筐体: 金属
• 冷却: ファンレス設計

環境

• 動作湿度: 10%〜90% RH（非結露）
• 動作温度: 0°C〜50°C
• 保存温度: -10°C〜60°C

認証

• CE
• FCC

I/O ポート

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C（DP Alt 対応）
• シリアル: 1 x RS232/422/485（デフォルト RS232）+ 1 x RS232
• LAN: 2 x 2.5 Giga LAN (RJ45)
• 映像: 1 x HDMI 2.0b（オプション）
• オーディオ: 2 x スピーカー
• 拡張: 1 x M.2 2230 E‑Key（Wi‑Fi用）
• インジケータ: 電源/ストレージLED、輝度調整ノブ
• 電源入力: 1 x 12V DC, 2.5φ DC ジャック

操作

• ボタン: 1 x 電源、1 x リセット

付属品

• 100–240V AC to 12V DC アダプタ
• 電源ケーブル
• VESAネジ（VESA選択時）
• 取付クリップ

電源

• 定格入力: 12V DC
• アダプタ: 12V 50W

技術仕様

• モデル: R08IAN3S-PMU1
• ブランド: Winmate
• ディスプレイ: 8.4" SVGA (800 x 600), 600 nits, 600:1 コントラスト
• プロセッサ: Intel® N100（標準）または N150（オプション）
• メモリ: SO‑DIMM DDR5‑4800、最大16GB
• ストレージ: 128GB SSD 標準、複数オプション
• LAN: デュアル Intel® 2.5 GbE
• I/O: HDMI（オプション）、USB‑C DP‑Alt、USB 3.2 Gen2/Gen1、USB 2.0、COM
• 寸法 / 重量: 275 x 216 x 62 mm / 約1.9 kg
• 動作温度/湿度: 0°C〜50°C；10%〜90% RH（非結露）
• 認証: CE、FCC
