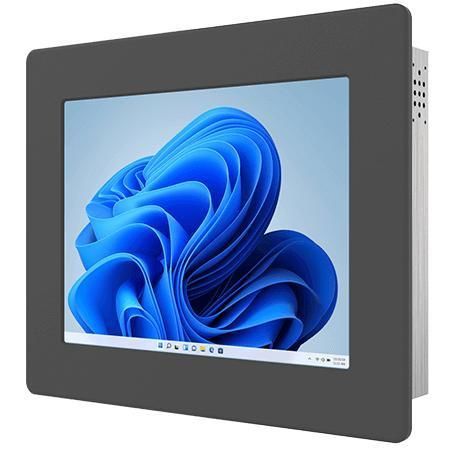

抵抗タッチスクリーンパネルPC R10IAN3S-PMT2

TFT LCD10.4インチIntel® Processor N100

製品概要
Winmate R10IAN3S-PMT2 は、機械制御、工場自動化、オペレーター向け HMI 用に設計された 10.4 インチのパネルマウント型パネルPC です。Intel® Alder Lake‑N プロセッサ（N100 標準、N150 オプション）を採用し、XGA ディスプレイ、ファンレス金属筐体、多彩な I/O を備えた産業用途向けプラットフォームを提供します。

主な特徴

• 10.4" XGA TFT（1024 x 768）、500 nits
• Intel® Alder Lake‑N N100（標準）または N150（オプション）
• SO‑DIMM DDR5‑4800 x1、最大 16 GB
• 2 x Intel® 2.5 Gigabit イーサネット
• 豊富な I/O：USB Type‑C（DP‑Alt）、HDMI（オプション）、USB 3.2 Gen2/Gen1、USB 2.0、シリアル
• パネルマウント（標準）および VESA マウント（オプション）対応

ディスプレイと操作性

• 解像度 1024 x 768（XGA）、輝度 500 nits、コントラスト 1000:1
• 視野角 88/88/88/88、有効表示領域 210.4 x 157.8 mm
• オプション：抵抗膜方式タッチ、または非タッチ保護ガラス

システムとストレージ

• プロセッサ：Intel® N100（標準）最大 3.40 GHz；Intel® N150（オプション）最大 3.60 GHz
• メモリ：標準 4GB、オプション 8GB / 16GB（1 x SO‑DIMM DDR5‑4800）
• ストレージ：NVMe SSD 最大 4TB；NVMe 非搭載時は 2.5" HDD/SSD 用 SATA III（最大 2TB）利用可
• セキュリティ：TPM 2.0
• OS（オプション）：Windows 11 IoT Enterprise、Windows 11 Pro、Linux Ubuntu 24.04（Ubuntu は Wake on Touch をサポートしません）

I/O と拡張性

• LAN：2 x Intel® 2.5 Gigabit RJ45
• USB：1 x USB 3.2 Gen2 Type‑C（DP Alt 対応）；2 x USB 3.2 Gen1 Type‑A；構成により追加の USB 2.0 ポートあり
• シリアル：1 x RS232/422/485（選択可能）+ 1 x RS232
• 映像：1 x HDMI 2.0b（オプション）
• 音声：2 x 内蔵スピーカー
• 拡張：1 x M.2 2230 E‑Key スロット（Wi‑Fi 用）
• 表示/操作：電源/ストレージ LED、輝度調整ノブ、電源ボタン、リセットボタン
• 電源入力：12V DC（2.5φ DC ジャック）；アダプタ：12V 50W

筐体・機構

• 寸法：284 x 234 x 55 mm
• 開口寸法（Cut‑out）：262 x 199 mm
• 重量：約 2.4 kg
• 筐体：金属、ファンレス設計
• 取付方法：パネルマウント標準、VESA オプション

環境・認証

• 動作温度：0°C ～ 50°C；保存温度：-10°C ～ 60°C
• 動作湿度：10% ～ 90% RH（非結露）
• 認証：CE、FCC

想定用途

• 機械制御および自動化
• オペレータ HMI パネル
• 組込み産業システム

技術仕様（抜粋）

• モデル：R10IAN3S-PMT2
• 表示：10.4" XGA（1024 x 768）、500 nits、1000:1
• CPU：Intel® N100（標準）/ N150（オプション）
• RAM：標準 4GB、最大 16GB（SO‑DIMM DDR5‑4800）
• ストレージ：標準 128GB SSD；NVMe 最大 4TB；1 x SATA III（オプション）
• LAN：2 x 2.5GbE
• ポート：USB‑C（DP Alt）、USB‑A、USB2.0、RS232/422/485、HDMI（opt.）、M.2 Wi‑Fi スロット
• 電源：12V DC；アダプタ 12V 50W
• 寸法 / Cut‑out / 重量：284 x 234 x 55 mm / 262 x 199 mm / 約 2.4 kg
• 認証：CE、FCC
