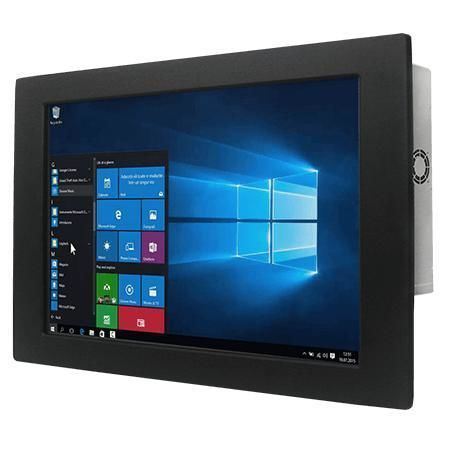

抵抗タッチスクリーンパネルPC W18IF7T-PMA2

TFT LCD18.5インチ第9世代Intel®Core

概要
Winmate W18IF7T-PMA2 は 18.5" のパネルマウント型 Panel PC で、Intel® 第9世代 Core™ i3/i5/i7（Coffee Lake Refresh）を搭載しています。機械制御、工場自動化、オペレータ HMI 向けに設計され、柔軟なストレージ構成、多様な I/O、産業用金属筐体を備えた OEM/インテグレータ向けソリューションです。

主な特徴

• 18.5" ディスプレイ、1366 x 768、輝度 450 nits
• Intel® Core™ i7/i5/i3（TE シリーズ）CPU オプション
• 柔軟なストレージ：M.2 NVMe/SATA と 2.5" SATA ベイ、RAID 0/1 オプション
• 豊富な I/O：4 x USB 3.2 Gen1、2 x Gigabit LAN、シリアル、DP（HDMI オプション）
• 12 V DC 入力（Din4 ピン）、TPM 2.0

表示

• サイズ：18.5 inches
• 解像度：1366 x 768
• 輝度：450 nits
• コントラスト比：1000:1
• 視野角：85/85/80/80
• 有効表示領域：409.8 x 230.4 mm
• タッチ / ガラス：抵抗膜式タッチ（オプション）またはタッチ無し保護ガラス（オプション）

システム仕様

• プロセッサ：Intel® Core™ i7-9700TE（デフォルト）；オプション i5-9500TE、i3-9100TE
• チップセット：Intel® Q370
• メモリ：2 x non-ECC SO-DIMM、最大 64 GB
• ストレージ：標準 128 GB SSD；オプション 256/512 GB/1 TB/2 TB；M.2 2280 M-Key（NVMe/SATA）および M.2 スロット（Wi‑Fi 用）
• イーサネット：2 x Gigabit LAN (Intel®)
• OS：Windows 10 IoT Enterprise（64-bit）または Linux（オプション）
• WLAN/BT：M.2 モジュールでオプション対応

機械仕様

• 寸法：520 x 340 x 70 mm
• 取付穴（Cut out）：462 x 285 mm
• 重量：約 5.3 kg
• マウント：パネルマウント（標準）；VESA オプション
• 筐体：金属ハウジング；冷却：ファン設計

環境

• 動作温度：0°C～50°C
• 保存温度：-10°C～60°C
• 動作湿度：10%～90% RH、非結露

認証

• CE
• FCC

I/O ポート

• USB：4 x USB 3.2 Gen1 Type-A
• シリアル：1 x RS232/422/485（デフォルト RS232）+ 1 x RS232
• LAN：2 x RJ45 Gigabit
• ビデオ：1 x DP1.2（標準）；1 x HDMI 1.4（オプション）
• オーディオ：Mic in、Line out、2 x スピーカー
• 拡張：M.2 2280/2242 M-Key（NVMe/SATA）、M.2 2230 E-Key（Wi‑Fi）、PCIe 3.0 x16（オプション）
• 表示・操作：電源 LED、ストレージ LED、輝度調整ノブ、電源/リセットボタン
• 電源入力：1 x 12V DC Din4 ピンコネクタ

操作

• ボタン：1 x Power、1 x Reset

付属品

• 100~240V AC→12V DC アダプタ
• 電源ケーブル、VESA ネジ、取り付けクリップ
• ドライバ CD & マニュアル（構成により付属）

技術仕様

• モデル：W18IF7T-PMA2
• ブランド：Winmate
• ディスプレイ：18.5"、1366 x 768、450 nits
• CPU：Intel® Core™ i7/i5/i3（第9世代、TE）
• メモリ：最大 64 GB（2 x SO-DIMM）
• ストレージ：M.2 NVMe/SATA + 2 x SATA III（2.5"）; RAID オプション
• I/O：4 x USB3.2 Gen1、2 x LAN、シリアル、DP1.2、HDMI オプション
• 電源：12V DC Din4 ピン
• 寸法 / 重量：520 x 340 x 70 mm / 約 5.3 kg
• 使用範囲：0°C～50°C; 10%–90% RH 非結露
• 認証：CE、FCC
