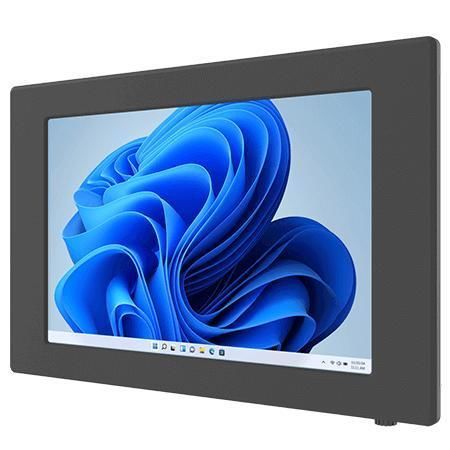

抵抗タッチスクリーンパネルPC W10IAN3S-PMH2

TFT LCD10.1インチIntel® Processor N100

概要
Winmate W10IAN3S-PMH2 は、10.1インチのパネルマウント型パネルPCで、機械制御、工場オートメーション、オペレータ HMI を目的に設計されています。Intel® Alder Lake‑N N150（N100 ファミリが参照）と統合 UHD グラフィックスを採用し、産業用途のリアルタイム処理と明瞭な表示を提供します。組み込み統合と長期供給を想定した設計です。

主な特徴

• 10.1インチ WXGA TFT（1280 x 800）、輝度 350 nits
• Intel® Alder Lake‑N N150（Intel® N100 ファミリ参照）
• 1 x SO‑DIMM DDR5‑4800、最大 16 GB
• 2 x Intel® 2.5 ギガビットイーサネット
• 多彩な I/O：HDMI（オプション）、USB 3.2 Gen2 Type‑C（DP‑Alt 対応）、USB Type‑A、USB 2.0、COM ポート等
• パネルマウント標準、VESA オプション、金属筐体、ファンレス設計

技術仕様

• ディスプレイ：10.1 inches、1280 x 800 WXGA、350 nits、コントラスト 800:1、視野角 85/85/85/85、アクティブエリア 216.96 x 135.6 mm、抵抗膜式タッチまたは保護ガラス（オプション）
• システム：Intel® Processor N100 family (N100/N150)、最大 3.40 GHz；1 x SO‑DIMM DDR5‑4800（標準 8 GB、最大 16 GB）；M.2 2280 NVMe SSD 標準 128 GB（最大 4 TB オプション）；1 x SATA III for 2.5" SSD/HDD（NVMe 非搭載時）；TPM 2.0；OS オプション Windows 11 IoT Enterprise、Windows 11 Pro、Linux Ubuntu 24.04
• 機構：寸法 286 x 182 x 50.5 mm；切り欠き 252.5 x 162 mm；重量 1.7 kg；金属筐体；ファンレス
• 電源：12 V DC 入力；アダプタ 12 V 50 W

I/O と取付

• USB：2 x USB 3.2 Gen1 Type‑A；1 x USB 3.2 Gen2 Type‑C（DP Alt. mode 対応）
• シリアル：1 x RS232/422/485（デフォルト RS232）＋1 x RS232
• LAN：2 x 2.5 GbE RJ45
• 映像：1 x HDMI 2.0b（オプション）；オーディオ：2 x スピーカー
• 拡張：M.2 2280 M‑Key（NVMe）、M.2 2230 E‑Key（Wi‑Fi）
• 取付：パネルマウント標準；VESA オプション；取付クリップおよびネジは構成により付属

環境・認証・オプション

• 動作温度 0°C～50°C；保管温度 -10°C～60°C；動作湿度 10%～90% RH 非結露
• 認証：CE、FCC
• オプション：抵抗膜式タッチ、WLAN/BT モジュール、追加ストレージ、OS 事前インストール

用途と受注

• 推奨用途：機械制御、HMI ステーション、生産監視、組み込みオートメーション
• 受注時の構成項目：メモリ、NVMe 容量、タッチオプション、OS、取付アクセサリ
