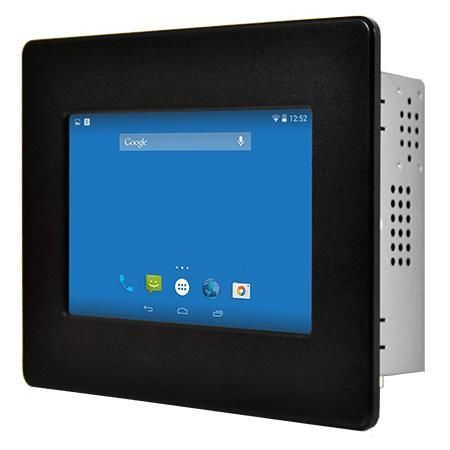

抵抗タッチスクリーンパネルPC R05FA3S-IPD1

タッチスクリーンTFT LCD5.7インチ

概要
Winmate R05FA3S-IPD1は、NXP i.MX6プラットフォームを採用した5.7"フロントIP65対応タッチスクリーンパネルPCで、機械制御、工場自動化、オペレーター向けHMI用途に設計されています。前面IP65シーリングにより湿潤・多塵環境に対応し、ファンレスで低消費電力、パネル／VESA取付けに適したコンパクト設計で、産業向けバイヤー、OEM、およびシステムインテグレータの安定した組み込みと長期供給の要件に応えます。

主な特徴

• 5.7" 640 x 480 TFT LCD、抵抗膜式タッチ（保護ガラス選択可）、前面IP65
• NXP i.MX6 デュアルコア 1.0 GHz（クアッドコアはオプション）
• オンボード LPDDR3 1 GB（2 GB オプション）、eMMC 16 GB（32 GB オプション）
• インターフェース：1 x USB 2.0 Type‑A、1 x USB OTG、1 x Mini USB（コンソール）、1 x RS232/422/485、1 x LAN RJ45（PoE対応 PD、IEEE 802.3at）、1 x Micro SD、1 x Micro HDMI（オプション）
• PoE対応（オプション）；ファンレス設計
• 拡張：Wi‑Fi用 mPCIe スロット 1系統、CANBUS（D‑sub9）

製品ハイライト

• 前面IP65の防水・防塵ベゼルと背面Oリングシーリングにより、過酷環境での確実なパネル取付けを実現
• 抵抗膜タッチ（手袋操作対応）またはタッチ不要時の保護ガラスといった柔軟な表面オプション
• デュアルディスプレイ出力対応（VGA＋Micro HDMIオプション）により監視やキオスク用途に適合
• 小型筐体（188 x 148 x 59 mm）、埋め込み用切欠き 162 x 118 mm
• 適切に設置すれば屋内／屋外キオスク、工場フロア、駐車場や給油所などでも使用可能

認証

• CE
• FCC

技術仕様

• 型番: R05FA3S-IPD1
• プロセッサ: NXP i.MX6 Dual Core 1.0 GHz（クアッドコアオプション）
• メモリ: 1 GB LPDDR3（標準）、2 GB（オプション）
• ストレージ: eMMC 16 GB（標準）、32 GB（オプション）、Micro SD スロット
• 対応OS: Linux Ubuntu 18.04（オプション）、Android 6.0（オプション）、Debian 7.0（オプション）、Linux 4.1.15 QT 5.5（オプション）
• ディスプレイ: 5.7" 640 x 480、輝度900 nits、コントラスト300:1、アクティブエリア115.2 x 86.4 mm
• 寸法: 188 x 148 x 59 mm; 切欠き: 162 x 118 mm; 重量: 約1.0 kg
• 取付け: パネルマウント / VESA マウント
• 筐体: 金属、冷却: ファンレス
• 動作/保存温度: 0°C～50°C / -10°C～60°C、動作湿度: 10%～90% RH（結露なきこと）
• I/O: 1 x Mini USB（コンソール）、1 x USB OTG、1 x USB2.0 Type‑A、1 x RS232/422/485、1 x LAN RJ45（PoE対応）、1 x Micro HDMI（オプション）、2 x スピーカー、1 x Micro SD、1 x mPCIe、1 x CANBUS D‑sub9
• 電源: 12V DC（2ピン端子）；推奨アダプタ 12V 50W；PoE PD IEEE 802.3at（25W）
• 付属品: AC 100~240V→12V DC アダプタ、電源ケーブル、VESAネジ、取付けクリップ
