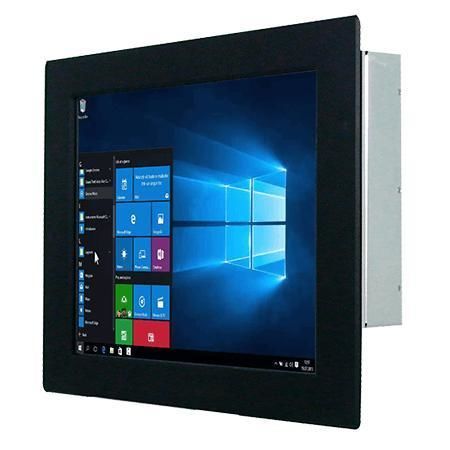

抵抗タッチスクリーンパネルPC R15IP7T-IPA3WT

15インチIntel® Pentium® N42001024 x 768

要約
Winmate R15IP7T-IPA3WT は、機械制御、工場自動化、オペレーター向け HMI に対応する 15 インチの Front IP65 ワイド温度パネル PC です。前面 IP65 シール、ファンレス設計、柔軟な I/O／ストレージ構成を備え、湿潤・粉塵・温度変動のある産業環境での信頼動作を想定しています。

主な特徴

• Intel® Pentium® N4200 (Apollo Lake) 1.10 GHz（バースト最大 2.5 GHz）
• 柔軟なストレージ：M.2 2242 SSD + オプションの 2.5" SATA HDD/SSD
• 豊富な I/O：シリアル、4 x USB3.2 Gen1 (Type‑A)、2 x ギガビット LAN
• 前面 IP65、金属筐体のファンレス設計、動作温度 -20 °C～60 °C
• 電源入力 12 V DC (Din4)；表示出力 DP1.2（標準）、HDMI/VGA（オプション）

概要
R15IP7T-IPA3WT は Winmate の Front IP65 シリーズで、筐体組み込み、パネル取り付け、屋外キオスク等への組み込みを想定しています。前面の防水・防塵性を確保しつつ、狭額縁のプロファイルと産業用 I/O を提供します。

前面 IP65 設計
フロントベゼルのシールとゴム O リングにより、パネル取り付け時に前面からの浸入を抑え、前面 IP65 の保護を実現します。

タッチスクリーンによる直感的操作
オプションで抵抗膜式タッチスクリーンまたはタッチ非対応の保護ガラスを選択可能で、操作環境に応じた構成ができます。

DP、HDMI、VGA の映像インターフェース
表示は DP1.2 を標準搭載し、HDMI 1.4 や VGA をオプションで追加可能。組込みボードや各種ディスプレイ構成に対応します。

取り付けの容易さ
コンパクトな外形と前面シール設計によりパネル切欠けへの組み込みが容易です。標準はパネルマウント、オプションで VESA マウントに対応します。

屋外キオスクでの利用に適合
適切に埋め込み・シールされた場合、前面 IP65 は屋外キオスクやターミナルでの使用に適し、駐車場、給油所、プール周辺などの用途に適合します。

認証
CE、FCC

製品仕様（抜粋）

• ディスプレイ：15.0 インチ；解像度：1024 x 768；輝度：500 nits；コントラスト：2500:1；視野角：88/88/88/88；アクティブエリア：304.1 x 228.1 mm
• タッチ/ガラス：抵抗膜式タッチ（オプション）；タッチ非対応保護ガラス（オプション）
• プロセッサ：Intel® Pentium® N4200 1.1 GHz（最大 2.5 GHz）
• メモリ：デュアルチャネル SO‑DIMM（DDR3L）、最大 16 GB
• ストレージ：128 GB SSD（標準）；オプション 256 / 512 / 1 TB；2 x SATA III for 2.5" SSD/HDD（オプション）；1 x M.2 2242 B‑key（SATA III）
• ネットワーク：2 x Intel® Gigabit Ethernet（RJ45）
• セキュリティ：TPM 2.0
• OS：Windows 10 IoT Enterprise (64-bit)（オプション）；Linux Ubuntu（オプション）
• WLAN/BT：オプション（M.2 2230 E‑key for Wi‑Fi）
• 寸法：400 x 320 x 70 mm；切欠き（Cut out）：359 x 273 mm；重量：約 4.2 kg
• 取付：Panel mount（標準）；VESA mount（オプション）
• 筐体：金属；冷却：ファンレス
• 動作湿度：30%～90% RH（結露なきこと）
• 動作温度：-20 °C～60 °C；保管温度：-30 °C～70 °C
• IP 等級：Front IP65
• I/O：4 x USB3.2 Gen1 (Type‑A)；シリアル：1 x RS232/422/485（Default RS232）＋1 x RS232；LAN：2 x Gigabit RJ45
• 映像：1 x DP1.2（標準）；1 x HDMI 1.4（オプション）；1 x VGA（オプション）
• オーディオ：1 x Mic in；1 x Line out；2 x スピーカー
• 拡張：1 x M.2 2242 B‑key（SSD）；1 x M.2 2230 E‑key（Wi‑Fi）；1 x PCIe 2.0 x1
• 表示/操作：電源 LED；ストレージ LED；輝度調整ノブ
• 電源入力：1 x 12 V DC（Din4）；アダプタ：12 V 50 W
• 付属品：100~240 V AC → 12 V DC アダプタ；電源コード；VESA ねじ；取り付けクリップ；ドライバ CD & マニュアル（キットにより異なる）
