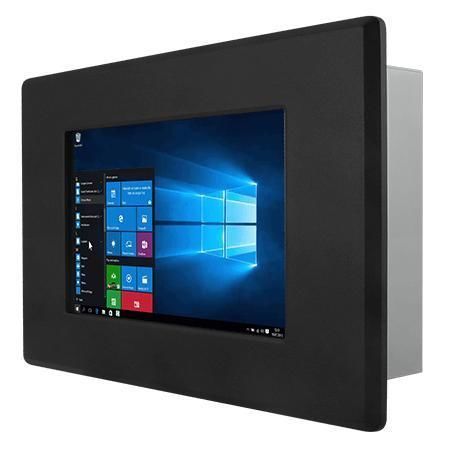

抵抗タッチスクリーンパネルPC W07IE3S-IPT1

TFT LCD7インチIntel® Celeron®

概要
Winmate W07IE3S-IPT1は、機械制御、工場自動化およびオペレーター向けHMIに適した、7インチIntel® Celeron® N6211搭載のフロントIP65パネルPCです。組込み用途やミッションクリティカルな環境での長期供給と信頼性を重視した設計です。

主な特徴

• 7 インチ TFT SVGA LCD（1024 x 600）
• Intel® Celeron® Elkhart Lake N6211 プロセッサ（最大 3.0 GHz）
• SO‑DIMM×1、最大 16 GB DDR4 対応
• 2 × Intel® イーサネットコントローラ（2 × 2.5 Giga LAN RJ45）
• 2 × SATA III、4 × COM、2 × USB 3.2 Gen2x1、4 × USB 2.0 をサポート

前面 IP65 防水設計
前面がIP65の防水・防塵設計で、狭ベゼルのコンパクト筐体により、工場の自動化、屋外キオスク、プールやSPAのキオスクなどの湿潤・粉塵環境での使用に適しています。

タッチスクリーンによる直感的操作
抵抗膜タッチスクリーン（オプション）またはタッチ無し保護ガラス（オプション）を選択可能で、運用要件に応じた操作性を提供します。

HDMI / VGA 映像インターフェース
VGAおよびオプションのHDMIインターフェースを備え、組込みボードやシステムへの統合が容易です。一般的な産業用・商用ディスプレイ接続をサポートします。

簡単な取り付け
フロントベゼル背面のゴムOリングにより、ベゼルと固定具間のシールを確保し、水や埃の侵入を防ぎます。キャビネットやラック内部への組込みを想定した設計です。

屋外キオスクへの適合
筐体に適切に組み込むことで、水、湿気、低温・高温、直射日光、浮遊粒子などの屋外条件に耐え、駐車場、ガソリンスタンド、プール等のキオスク用途に適しています。

認証
CE、FCC

caractéristiques / spécifications techniques

• モデル: W07IE3S-IPT1
• Display — サイズ: 7.0 inches; 解像度: 1024 x 600; 輝度: 320 nits; コントラスト: 1000:1; 視野角: 75,75,75,70; 有効エリア: 153.6 x 90 mm; Touch / Glass: 抵抗膜タッチ（オプション）またはタッチ無し保護ガラス（オプション）
• Processor — Intel® Celeron® N6211（最大 3.0 GHz）
• Memory — 4GB（標準）; オプション 8GB, 16GB; 1 x SO‑DIMM; 最大 16GB DDR4
• Storage — 128GB SSD（標準）; オプション 256GB, 512GB, 1TB, 2TB; 1 x SATA III for 2.5" SSD/HDD（オプション）; 1 x M.2 2242 B‑Key（SATA III SSD用）
• Ethernet controller — 2 x Intel® Ethernet Controller（2 x 2.5 Giga LAN RJ45）
• Security — TPM 2.0
• OS（オプション）— Windows 11 IoT Enterprise 64 bit; Windows 11 Pro 64 bit; Windows 10 IoT Enterprise 64 bit; Linux Ubuntu 22.04
• WLAN / BT — オプションサポート; 1 x M.2 2230 E‑Key（Wi‑Fiモジュール用）
• USB — 2 x USB 3.2 Gen2x1 (Type‑A); 4 x USB 2.0
• Serial — 1 x RS232/422/485（デフォルト RS232）; 1 x RS232
• Video — 1 x HDMI 2.0（オプション）; VGAあり
• Audio — 2 x Speaker
• Indicator — 1 x LED（電源）; 1 x LED（ストレージ）
• Power — 入力 1 x 12V DC, 2.5φ DC ジャック; アダプタ 12V 50W（付属オプション）; 100~240V AC→DC アダプタ
• Buttons — 1 x Power Button; 1 x Reset Button
• Mechanical — 寸法 190 x 131 x 55.2 mm; Cut out 172 x 117 mm; 重量 約 1.3 kg; Mounting: Panel mount（標準）/ VESA mount（オプション）; Enclosure: Metal Housing; Cooling: Fanless Design
• Environment — 動作湿度 10%～90% RH（結露なきこと）; 動作温度 0°C～50°C; 保存温度 -10°C～60°C; Front IP65
• Accessories — Power cord; VESA screws; Mounting clips
