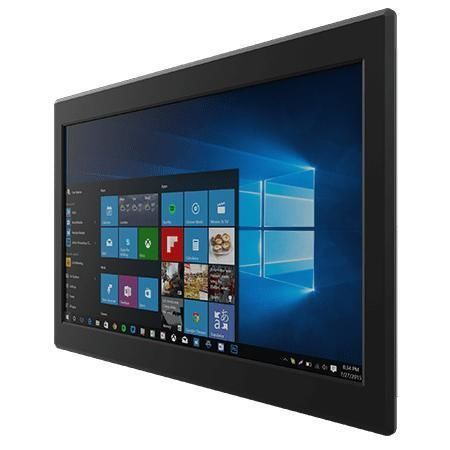

抵抗タッチスクリーンパネルPC W22IT7T-IPA3

大型パネルタッチスクリーン21.5インチ

製品概要
Winmate W22IT7T-IPA3は、機械制御、工場自動化、オペレーターHMI向けに設計された21.5インチ前面IP65対応のパネルPCです。Intel® Core™ Tiger Lake UP3 i5プロセッサを搭載し、複数の表示インターフェースと多様なI/Oをサポートします。前面はIP65に準拠した防水・防塵設計です。

主な特徴

• 21.5" 1920 x 1080 解像度ディスプレイ
• Intel® Core™ Tiger Lake UP3 i5-1135G7（vProなし）または i5-1145G7E（vProあり）
• マルチディスプレイ対応：DP / HDMI / LVDS / eDP
• 豊富なI/O：シリアルポート、USB 3.2など
• 12V 単一電源入力
• 前面 IP65 防水・防塵

製品の特長
前面IP65設計：前面ベゼルがIP65等級で封止されており、工場自動化や屋外キオスク、プール／SPAキオスクなどの湿潤・粉塵環境に適しています。

タッチ/操作オプション：抵抗膜式タッチスクリーン（オプション）またはタッチ非搭載の保護ガラスを選択可能で、直感的操作やタッチ不要のカバーガラス構成に対応します。

表示と出力：HDMIやVGAなどの映像インターフェースをサポートし、組み込みボードやシステムとの統合が容易です。DP/HDMI/eDP/LVDSを用いたマルチディスプレイ構成にも対応します。

簡易設置：前面ベゼル背面にゴムOリングを備え、ベゼルと設置フレームを密閉して水・塵の浸入を防ぎます。キャビネットやラックへの取り付けに適しています。

屋外キオスク用途適合：筐体に適切に組み込めば、前面IP65により屋外の水や湿気、日光、浮遊粒子にさらされるキオスクでも使用できます。

CERTIFICATIONS

• CE
• FCC

特長 / 技術仕様

• モデル: W22IT7T-IPA3
• Brand: Winmate
• 表示サイズ: 21.5 inches
• 解像度: 1920 x 1080
• パネル輝度: 250 nits
• コントラスト比: 3000:1
• 視野角: 89/89/89/89
• アクティブエリア: 476.64 x 268.11 mm
• タッチ / ガラス: 抵抗膜タッチスクリーン（オプション）／タッチ無し保護ガラス（オプション）
• プロセッサ: Intel® Core™ i5-1135G7 2.4 GHz（最大4.2 GHz）、i5-1145G7E（vPro オプション）
• メモリ: 2 x non-ECC SO-DIMM、最大64GB（DIMMあたり32GB）
• ストレージ: 128GB SSD（標準）、オプション: 256GB / 512GB / 1TB / 2TB / 4TB、1 x SATA III for 2.5" SSD/HDD（オプション）、1 x M.2 2280 M-Key（NVMe）
• イーサネット: 2 x Intel® Ethernet Controller（1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45）
• セキュリティ: TPM 2.0
• OS（オプション）: Windows 11 IoT Enterprise (64-bit)、Windows 11 Pro (64-bit)、Linux Ubuntu 22.04（Wake on Touch 非対応）
• WLAN / Bluetooth: オプション対応（M.2 2230 E-Key for Wi‑Fi）
• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• シリアル: 1 x RS232/422/485（デフォルト RS232）、1 x RS232
• LAN: 1 x Gigabit LAN RJ45、1 x 2.5 Gigabit LAN RJ45
• 映像出力: 1 x DP1.4（デフォルト）、1 x HDMI 2.0（オプション）
• 音声: Mic in、Line out
• 拡張: 1 x M.2 2280 M-Key（NVMe SSD）、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 4.0 (x16) スロット（x4 信号）
• インジケータ: 電源LED、ストレージLED
• 明るさ調整: 1 x Brightness Adjustment Knob
• 電源入力: 1 x 12V DC（Din4 pin）
• 電源アダプタ: 推奨 12V 120W、付属品: 100~240V AC to DC Adapter、電源コード、VESAネジ
• 寸法: 534 x 349 x 81 mm
• カットアウト: 506 x 302 mm
• 重量: 7.2 kg
• 取り付け: Open frame（標準）、Panel mount / VESA mount（オプション）
• 筐体: Metal Housing
• 冷却: Fanless design
• 動作温度: 0°C ～ 50°C
• 保存温度: -10°C ～ 60°C
• 動作湿度: 10% ～ 90% RH（非結露）
• 前面IP等級: Front IP65
