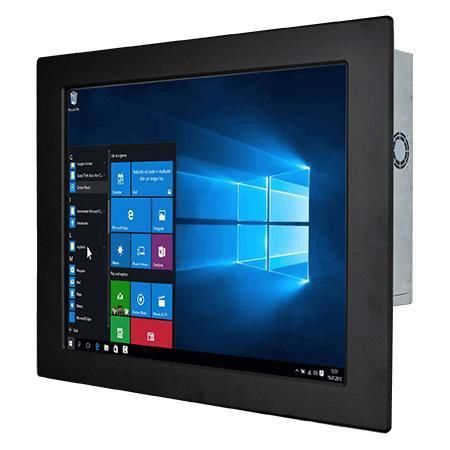

抵抗タッチスクリーンパネルPC R17IF7T-IPM1

17インチIntel® Core i3Intel® Core i5

概要
Winmate R17IF7T-IPM1 は、機械制御、工場自動化、オペレーター HMI 向けに設計された 17" フロント IP65 パネル PC です。Intel® 第9世代 Core™ i3/i5/i7 を採用し、柔軟なストレージ、豊富な I/O、前面 IP65 ベゼルを備え、湿潤や多塵環境での運用を想定した長期供給向けの産業用途機器です。

主な特徴

• 17" ディスプレイ、1280 x 1024 解像度
• Intel® 9th Gen. Core™ i3 / i5 / i7（Coffee Lake Refresh）
• フレキシブルなストレージ：2.5" HDD ベイ + SSD ソケット、M.2 NVMe オプション
• 豊富な I/O：シリアル x2、USB 3.2 Gen1 x4、Gigabit LAN x2
• 12 V DC ロッカブル Din4 電源入力
• DisplayPort 最大 4096 x 2304 @60 Hz、HDMI オプション 最大 4096 x 2304 @24 Hz

前面 IP65 防水設計
前面ベゼルは IP65 等級で防水・防塵性を確保。ナローベゼル設計に加え、後面の Oリングによりパネルや筐体に取り付けた際の気密性を保ちます。

タッチスクリーンによる直感的操作
抵抗膜タッチ（オプション）または保護ガラス（タッチなし、オプション）を選択可能で、用途や運用・保守要件に応じた表面処理を提供します。

デュアルディスプレイ出力および信号インターフェース
標準 DP に加え、HDMI オプションや VGA 互換インターフェースにより、シングル/デュアルディスプレイ構成で既存の組込み基板やコントローラと容易に統合できます。

簡単な取り付け
前面ベゼル背面のゴム Oリングにより、取り付け具との間をシールして水や埃の侵入を防ぎます。パネルマウント（標準）、VESA マウント（オプション）に対応し、設置性を考慮した設計です。

屋外キオスクへの適用
適切なエンクロージャに組み込み、正しく設置することで、前面 IP65 により駐車場、ガソリンスタンド、プール、インタラクティブキオスク等の屋外用途に対応します。

技術仕様

• ディスプレイサイズ：17.0 inches
• 解像度：1280 x 1024
• タッチ / ガラス：Resistive Touch Screen（オプション）；Protection Glass（タッチなし、オプション）
• パネル輝度：350 nits
• コントラスト比：1000:1
• 視野角：85/85/80/80
• アクティブエリア：337.920 x 270.336 mm
• プロセッサ（選択）：Intel® Core™ i7-9700TE（標準）；i5-9500TE；i3-9100TE
• チップセット：Intel® Q370
• メモリ：2 x non-ECC SO-DIMM、最大 64GB（各スロット 32GB）
• ストレージ：128GB SSD（標準）；オプション 256GB / 512GB / 1TB / 2TB；2 x SATA III（2.5" SSD/HDD、RAID 0/1 オプション）；1 x M.2 2280/2242 M-Key（NVMe/SATA）；1 x M.2 2230 E-Key（Wi‑Fi）
• イーサネット：2 x Intel® Gigabit Ethernet（RJ45）
• セキュリティ：TPM 2.0
• OS（オプション）：Windows 10 IoT Enterprise (64-bit)；Linux Ubuntu
• 無線：WLAN / BT（オプション、M.2 スロット）
• 機械寸法：440 x 360 x 81 mm
• 開口寸法：394 x 314 mm
• 重量：約 5.9 kg
• 取り付け：Panel mount（標準）；VESA（オプション）
• 筐体：金属ハウジング
• 冷却：ファン設計（アクティブ）
• 動作湿度：10%〜90% RH（結露なきこと）
• 動作温度：0°C〜50°C
• 保管温度：-10°C〜60°C
• IP 等級：フロント IP65
• 認証：CE、FCC
• I/O ポート：USB 4 x USB 3.2 Gen1 Type-A；シリアル：1 x RS232/422/485（Default RS232）＋1 x RS232；LAN：2 x Giga RJ45
• ビデオ：1 x DP1.2（Default）；1 x HDMI 1.4（Optional）
• オーディオ：1 x Mic In；1 x Line Out；2 x Speaker
• 拡張：1 x M.2 2280/2242 M-Key（NVMe/SATA）；1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 3.0 x16（オプション）
• 表示・操作：電源 LED；ストレージ LED；輝度調整ノブ；電源ボタン；リセットボタン
• 電源入力：1 x 12V DC Din4 pin connector（ロッカブル）
• 電源/アダプタ：12V DC（例：12V 120W アダプタ）
• 付属品：100~240V AC→DC アダプタ、電源コード、VESA ネジ、取付クリップ、取扱説明書
