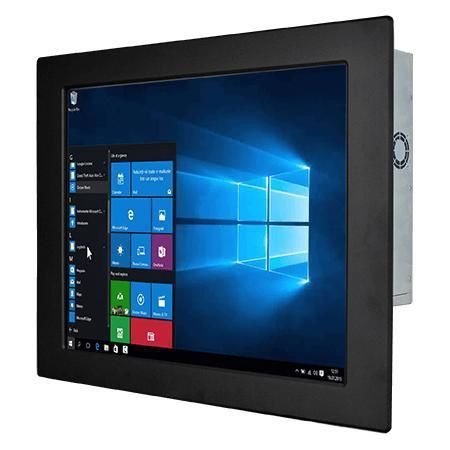

抵抗タッチスクリーンパネルPC R17IAD7T-IPM1

タッチスクリーン17インチIntel® Core i3

製品概要
Winmate R17IAD7T-IPM1は、フロントIP65保護を備えた17インチ産業用パネルPCで、第12/14世代相当のIntel® Core™プロセッサ（Alder Lake / Raptor Lake系）を搭載可能です。機械制御、工場オートメーション、オペレータHMI向けに設計され、湿潤／多塵など過酷な環境での運用に適したI/O、デュアル2.5GbE、M.2拡張、柔軟なストレージ/メモリ構成を提供します。

主な特徴

• 17インチディスプレイ、解像度1280 x 1024
• 第12/14世代相当のIntel® Core™プロセッサ（i3 / i5 / i7 / i9）
• 2 x SODIMM DDR5 4800MHz、最大64GB（各スロット32GB）
• 統合デュアル2.5ギガビットイーサネット
• マルチディスプレイ対応：DP 1.4a（標準）／HDMI 2.0b（オプション）
• 4 x USB 3.2 Gen2x1などの豊富なI/O
• フロントIP65保護、12V DC電源入力

製品の特長と説明

• フロントIP65設計により防水・防塵性を実現し、湿潤や多塵環境および屋外キオスクへの組み込みに適します（適切な取付が必要）。
• 操作面は抵抗膜式タッチ（オプション）やタッチ無しの保護ガラス（オプション）を選択可能で、用途に応じた表面仕様に対応します。
• フロントベゼル裏側のゴムOリングシールにより、パネル取付時の浸入を抑制します。
• 標準的な映像インターフェース（DP/HDMI/VGA）や広範なI/Oにより組み込みシステムへの統合が容易です。

インテグレーションとI/O

• 4 x USB 3.2 Gen2x1（10Gbps, Type-A）および設定可能なシリアル（RS232/422/485）
• 2 x Intel® 2.5GbE RJ45、Mic in / Line outオーディオ端子
• 拡張スロット：M.2 2280 M-Key（NVMe SSD）、M.2 2230 E-Key（Wi‑Fiモジュール）
• 電源入力：1 x 12V DC（Din4ピン）；アダプタオプションあり

用途例

• 機械制御、工場オートメーション
• オペレータ向けHMI、組み込み制御パネル
• フロントIP65が必要な屋外キオスク・端末
• キャビネット／ラック組込、プロセス制御筐体

caractéristiques / spécifications techniques

• Model — R17IAD7T-IPM1
• Display — サイズ: 17.0 inches
• Display — 解像度: 1280 x 1024
• Panel brightness: 350 nits
• Contrast ratio: 1000:1
• Viewing angles: 85 / 85 / 80 / 80
• Active area: 337.920 x 270.336 mm
• Touch / glass: Resistive Touch Screen (Optional) ; Protection Glass Without Touch Function (Optional)
• Processor (options): Intel® Core™ i3-12100TE（デフォルト）; オプション: i5-12500TE, i7-12700TE, i9-12900TE; i3-14100T, i5-14500T, i7-14700T, i9-14900T
• Chipset: Intel® R680E
• Memory: 2 x non-ECC SO-DIMM, DDR5 4800MHz, up to 64GB (32GB per DIMM)
• Storage: 128GB SSD（標準）; オプション: 256GB/512GB/1TB/2TB/4TB; 2 x SATA III for 2.5" SSD/HDD up to 2TB（RAID対応、オプション）
• Ethernet controller: 2 x Intel® Ethernet Controller (2 x 2.5 Gbps RJ45)
• USB: 4 x USB 3.2 Gen2x1 (10Gbps, Type A)
• Serial ports: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DP1.4a (DP++), 最大 4096x2160@60Hz（標準）; 1 x HDMI 2.0b（オプション）最大 4096x2160@60Hz
• Audio: Mic in; Line out
• Expansion: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi module)
• WLAN / BT: オプション対応
• Security: TPM 2.0
• OS（オプション）: Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04（Wake on Touch非対応）
• Power input: 1 x 12V DC, Din4 pin connector
• Power rating / adapter: 12V DC; adapter listed 12V 220W; accessory 100~240V AC to DC adapter and power cord
• Dimensions (W x H x D): 440 x 360 x 90 mm
• Cut-out: 394 x 314 mm
• Weight: 5.9 kg
• Mounting: Panel mount (Default); VESA mount (Optional)
• Enclosure: Metal housing
• Cooling system: Fan design
• Operating humidity: 10% to 90% RH, non-condensing
• Operating temperature: 0°C to 50°C
• Storage temperature: -10°C to 60°C
• IP rating: Front IP65
• Certification: CE, FCC
• Buttons: 1 x Power Button; 1 x Reset Button
• Accessories: 100~240V AC to DC adapter, power cord, VESA screws, mounting clips
