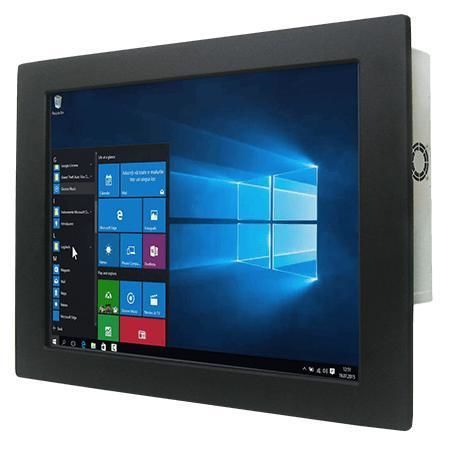

抵抗タッチスクリーンパネルPC W15IAD7T-IPA2

PCAP 容量型タッチスクリーンPCAP 容量型タッチスクリーン15.6インチ

概要
Winmate W15IAD7T-IPA2 は、前面IP65保護を備えた15.6" パネルPCで、機械制御、工場自動化、オペレーターHMI向けに設計されています。湿潤・粉塵・屋外環境に適し、構成可能なIntel® Core™ CPU、豊富なI/O、長期供給性を提供します。

主な特徴

• 15.6" 1366 x 768 ディスプレイ、輝度 400 nits
• 第12世代 Intel® Core™ / オプションで第14世代 Tシリーズ：i9 / i7 / i5 / i3
• 2 x SO-DIMM DDR5 4800MHz、最大64GB
• デュアル統合 2.5Gb イーサネット
• DP1.4a（DP++ 標準）およびオプションの HDMI 2.0b
• 4 x USB 3.2 Gen2x1（Type-A）、シリアル、オーディオI/O
• 前面IP65 保護等級
• 12 V DC 電源入力（Din4）

製品詳細
前面IP65防水設計
Oリングシールを備えた前面ベゼルが水や埃の侵入を防ぎ、コンパクトな筐体を実現します。生産ラインや屋外キオスクなど過酷な環境に適合します。

直感的なタッチ操作
カバーガラス、抵抗膜式タッチ（オプション）、PCAPなどの表面オプションで操作性を調整可能です。

信号インターフェース
DP（標準）、HDMI（オプション）、VGA などの映像インターフェースと複数のUSB/シリアルポートにより、組込みボードや外部システムとの統合が容易です。

簡易設置
標準はパネルマウント、VESAオプションあり。背面のOリングによりキャビネットやラックへの密閉設置が容易です。

屋外キオスク用途に適合
適切に筐体化すれば、湿気、温度変動、直射日光、粉塵などの屋外条件に耐えられ、駐車場、ガソリンスタンド、プールサイドのキオスク等に適します。

認証
CE、FCC。

仕様 / 技術仕様

• ディスプレイ: 15.6" 1366 x 768, 400 nits, コントラスト 500:1, 視野角 85/85/80/80, 有効エリア 344.232 x 195.536 mm
• タッチ/ガラス: 抵抗膜式タッチ（オプション）、保護ガラス（タッチ無し、オプション）
• プロセッサ（構成可能）: Intel® Core™ i3-12100TE（標準）；オプション i5-12500TE, i7-12700TE, i9-12900TE；14世代Tシリーズオプションも記載
• チップセット: Intel® R680E
• メモリ: 2 x non-ECC SO-DIMM DDR5 4800MHz, 最大64GB（各スロット32GB）
• ストレージ: 128GB SSD 標準；オプション 256/512GB / 1TB / 2TB / 4TB；2 x SATA III（2.5" SSD/HDD）オプション（RAID対応）
• イーサネット: 2 x Intel® 2.5G RJ45
• セキュリティ: TPM 2.0
• OS: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04（UbuntuではWake on Touch非対応）
• WLAN/BT: M.2 2230 E-Key によりオプション対応
• 機械: 400 x 280 x 84.5 mm; cut-out 375 x 238 mm; 重量 約3.9 kg
• マウント: パネルマウント（標準）；VESAオプション
• 筐体: 金属ハウジング；冷却: ファン設計
• 環境: 動作湿度 10%–90% RH（結露無きこと）；動作温度 0°C–50°C；保存温度 -10°C–60°C
• IP等級: 前面 IP65
• I/O: 4 x USB 3.2 Gen2x1; シリアル 1 x RS232/422/485（標準RS232）+ 1 x RS232; ビデオ 1 x DP1.4a（DP++ 標準）、HDMI 2.0b オプション
• オーディオ: Mic-in, Line-out
• 拡張: 1 x M.2 2280 M-Key（NVMe）, 1 x M.2 2230 E-Key（Wi‑Fi）
• 電源: 1 x 12 V DC（Din4）；アダプタ 12 V 220 W 記載
• 操作: 電源ボタン、リセットボタン
• 付属品: 100~240 V AC→DC アダプタ、電源コード、VESAネジ、取付クリップ
