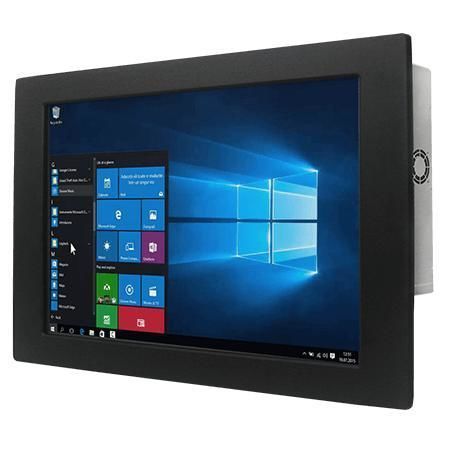

抵抗タッチスクリーンパネルPC W18IF7T-IPA2

タッチスクリーンカラー液晶ディスプレー18.5インチ

製品概要
Winmate W18IF7T-IPA2 は、機械制御、工場自動化、オペレーター向け HMI 用に設計された 18.5" フロント IP65 パネル PC です。Intel® 第9世代 Core™（i3/i5/i7）を採用し、豊富な I/O と柔軟なストレージ構成を備えています。組込みおよび産業用途向けの仕様です。

主な特徴

• 18.5" ディスプレイ、1366 x 768、輝度 450 nits
• Intel® Core™ i3 / i5 / i7（Coffee Lake Refresh）
• 柔軟なストレージ：M.2 NVMe/SATA、2.5" HDD/SSD ベイ、RAID オプション
• 豊富な I/O：USB 3.2 Gen1 x4、ギガビットLAN x2、シリアルポート x2
• 12 V DC ロック可能電源入力（Din4）
• 映像出力：DP1.2 および HDMI1.4（デュアル表示対応）

フロント IP65 防水設計
前面ベゼルは IP65 準拠で防水・防塵。狭額縁設計と背面の Oリングシールにより、湿潤・粉塵環境や屋外キオスクへの埋め込み設置で信頼性の高いシールを確保します。

タッチおよび表面オプション

• 抵抗膜式タッチスクリーン（オプション）による操作
• タッチ非対応の保護ガラス（オプション）による固定表示

映像・信号インターフェース
VGA/HDMI/DisplayPort に対応し、組込みボードや産業用コントローラとの統合が容易です。構成により DP/HDMI で高解像度やデュアル表示をサポートします。

機構・設置

• 外形寸法：520 x 340 x 70 mm、切り欠き：462 x 285 mm
• パネルマウント（標準）、VESA マウントはオプション
• 金属筐体、ファン冷却設計；フロントベゼル背面に Oリングゴムによるシール
• 重量：約 5.3 kg

認証

• CE
• FCC

仕様 / 技術情報

• 型番：W18IF7T-IPA2
• ブランド：Winmate
• 表示：18.5"、1366 x 768、450 nits、コントラスト 1000:1、視野角 85/85/80/80
• プロセッサ：Intel® Core™ i7-9700TE / i5-9500TE / i3-9100TE
• チップセット：Intel® Q370
• メモリ：2 x non-ECC SO-DIMM、最大 64 GB
• ストレージ：1 x M.2 2280 M-Key（NVMe/SATA）、2 x SATA III（2.5" ドライブ対応）
• イーサネット：2 x Intel® Gigabit LAN
• セキュリティ：TPM 2.0
• I/O：USB3.2 Gen1 x4 Type-A、シリアル 1 x RS232/422/485 + 1 x RS232、DP1.2（標準）、HDMI1.4（オプション）、Mic-in、Line-out、スピーカー x2
• 拡張：M.2 2280/2242 M-Key、M.2 2230 E-Key（Wi‑Fi）、PCIe 3.0 x16（オプション）
• 動作温度：0 °C～50 °C；動作湿度：10%～90% RH（結露なきこと）
• 電源入力：12 V DC（Din4 ロック可能）；アダプタ 12 V 120 W
