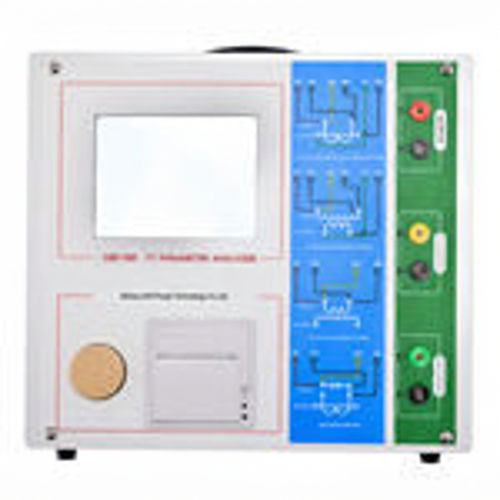

電気回路網用分析器 UHV-300 CT PT

ネットワーク用工業用電気抵抗

UHV-300 CT PT ボルトアンペア特性アナライザは、電力業界向けの変流器（CT）および変圧器（PT）試験用のプロフェッショナル試験装置で、高性能DSPとARMを採用し、先進の製造プロセスで設計されています。励磁（ボルトアンペア）特性、比率、極性、二次巻線抵抗、二次負荷、比誤差、位相角誤差などを測定し、自動解析を行います。

主な機能

• CTの各種タイプ（保護用、計測用、TP）に対応した包括的な試験：励磁特性、比率、極性、二次巻線抵抗、二次負荷、比誤差、位相角誤差。PTの励磁試験にも適用可能。
• ニー電圧／電流、10%（5%）誤差曲線、Accuracy Limit Factor（ALF）、機器安全係数（FS）、二次時定数（Ts）、残留磁気係数（Kr）、飽和・非飽和インダクタの識別などの自動算出。
• IEC60044-1およびIEC60044-6のCT/PT規格に準拠。
• 低周波試験理論に基づき、CTのニー点試験を最大30 kVまで実施可能（構成に依存）。
• データ保存：不揮発メモリに最大2000件の試験データを保存可能；USB/Uディスク経由でPCへエクスポート、解析ソフトでWord形式のレポート作成。
• 簡易操作：代表的なCT試験（抵抗、励磁、比、極性）はワンボタンで実行；多くの試験で配線共通化。
• 携帯設計：本体重量 ≤ 9 kgで現場作業に適合。

別名 / 呼称

• CT/PT テスター
• CT ボルトアンペアテスター
• CT 特性テスター
• CT アナライザ

特性 / 技術仕様

• 試験目的：保護用CT
• 出力：0～180 Vrms、12 Arms、36 A（ピーク）
• 電圧測定精度：±0.2%
• CT 比測定 — 範囲：1～30000；精度：±0.2%
• PT 比測定 — 範囲：1～10000；精度：±0.2%
• 位相測定 — 解像度：0.5 分；精度：±5 分
• 二次巻線抵抗測定 — 範囲：0～300 Ω；精度：2% ± 2 mΩ
• AC 負荷測定 — 範囲：0～300 VA；精度：2% ± 0.2 VA
• 入力電源：AC 220 V ±10%、50 Hz
• 動作環境：温度 -10 ℃～50 ℃、湿度 ≤ 90%
• 外形寸法・重量：340 × 300 × 150 mm；重量 ≤ 9 kg
