抵抗性試験機 UHV-107A

極性工業用携帯型

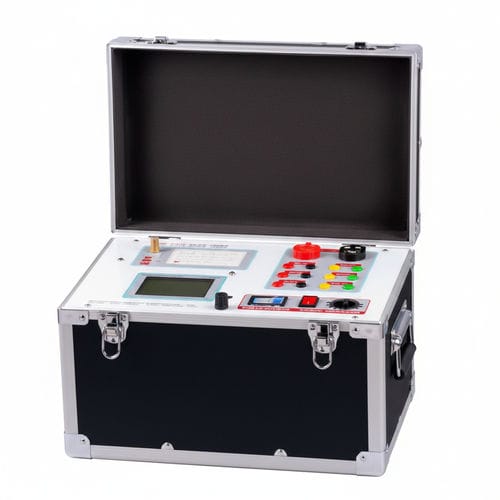

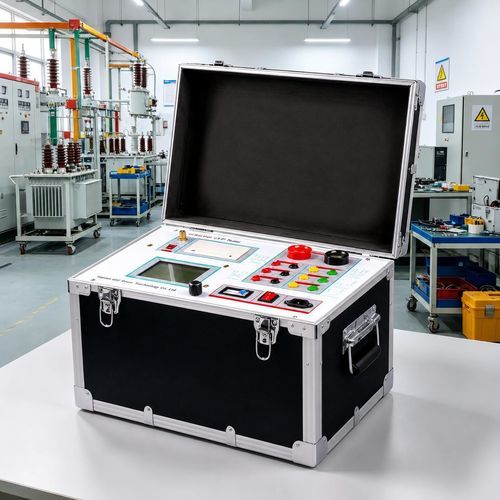

UHV-107A CT/PT Volt-ampere Analyzerは、保護級（P級）および計量級のCT・PTに対する自動化された包括的な現場試験を目的とした携帯型試験機です。励磁曲線測定と自動ニー点検出、5%/10%誤差曲線生成、比率・極性の検証、二次負荷試験、現場での印刷・データエクスポート機能を一体で備えます。

主な特長

• 規格準拠：GB 20840.3-2013およびIEC 60044に適合。
• フィールド向けオールインワン設計：携帯性 ≤22 kg、外部機器不要。
• 現場レポート：内蔵サーマルプリンタによる即時印刷（約8秒）とUSBエクスポート（Word/PDF対応）。
• 高精度自動化：AI支援のニー点算出（再現性 ≤0.5%）および動的誤差マッピングによる5%/10%複合曲線生成。
• 堅牢なデータ保存：軍用グレードのフラッシュ＋スーパーキャパシタバックアップで3,200件超の試験記録保存、−25°C〜55°Cでの動作検証。
• 迅速な導入：直感的なグラフィカルUIとガイドワークフローでCT導入を15分以内に実施可能。

主な機能

• 励磁曲線測定（自動ニー点検出）。
• 5%および10%の誤差曲線自動生成（複合精度マッピング）。
• CT/PT比の検証および極性チェック。
• 二次負荷（実負荷）試験および二次巻線抵抗測定を外部機器なしで実行。
• 装置内蔵の高電圧・大電流出力により装置上限までの試験が可能；内蔵プリンタおよびUSBエクスポート対応。

技術仕様

• 動作電源: AC 220V ±10%, 50Hz。
• 出力: 0 ～ 2500 V, 5 kVA（最大設定値 20 A）。
• 大電流出力: 0 ～ 600 A。
• 励磁精度: ≤0.5%（0.2% * 読み + 0.3% * レンジ）。
• 二次巻線抵抗測定 — 範囲: 0.1 ～ 300 Ω；精度: ≤1.0%（0.4% * 読み + 0.6% * レンジ）。
• 二次実負荷測定 — 範囲: 5 ～ 500 VA；精度: ≤0.5%（0.2% * 読み + 0.3% * レンジ）±0.1 VA。
• 位相（角度差）測定 — 精度: ±4分；分解能: 0.1分。
• コントラスト精度: 0.05%。
• CT比測定 — 範囲: ≤25000 A/5 A（5000 A/1 A）；精度: ≤0.5%（0.2% * 読み + 0.3% * レンジ）。
• PT比測定 — 範囲: ≤500 kV；精度: ≤0.5%（0.2% * 読み + 0.3% * レンジ）。
• 使用環境 — 温度: −10°C ～ 40°C；湿度: ≤90%；高度: ≤1000 m。
• サイズ: 410 mm × 260 mm × 340 mm。
• 重量: ≤22 kg。
