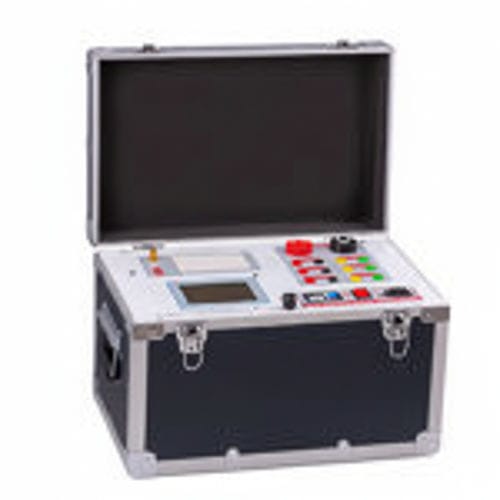

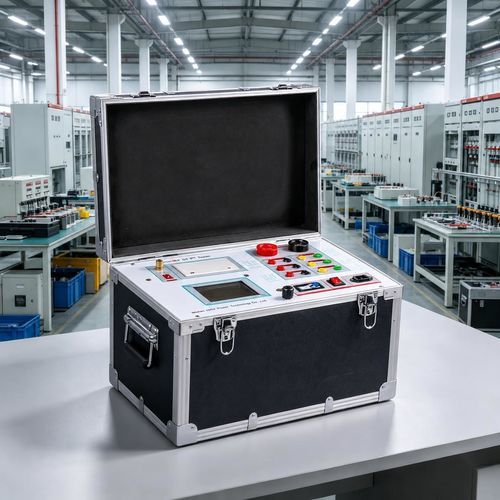

電気回路網用分析器 UHV-105A

テスト用電圧携帯型

UHV-105A CT/PT 特性テスターは、保護級（P級）変流器（CT）および変圧器（PT）の現場検証用に設計された携帯型計測器です。励磁特性（knee-point／飽和）、変比および極性試験、負荷・絶縁チェック、現場でのレポート出力およびUSBデータ出力を統合し、現場検証の効率化を図ります。

主な特徴

• 現場対応の携帯筐体、コンパクトで取り回しに適した設計。
• 試験操作と結果表示を行う直感的なLCD内蔵スマートコントローラ。
• 現場で即時出力できる内蔵マイクロプリンタ。
• バッテリーバックアップによる不揮発性メモリで最大3,000件の試験データを保存可能。
• USBエクスポートによりPCでのレポート（Word）生成や解析が可能。

機能

• 電流変成器（CT）
  • 磁化（励磁）カーブ／励磁特性の測定（ニー・ポイントと飽和判定）。
  • 変比（turns/ratio）試験と精度確認。
  • 極性チェック。
  • 5%および10%誤差曲線の導出。
  • 電流注入による変比・精度試験、FAST TEST モード対応。
  • 二次巻線に対する電源周波数交流耐圧試験。
  • 励磁ニー・ポイント値の自動計算。
  • 実際の二次負荷（burden）試験および抵抗測定。
• 電圧変成器（PT）
  • 励磁特性試験。
  • 変比試験。
  • 極性検査。
  • 二次巻線の電源周波数耐圧試験。
  • 抵抗測定およびニー・ポイント算出。
  • 実際の二次負荷試験。

技術仕様

• 動作電源：AC 220 V ±20 V、50–60 Hz。
• 出力波形：正弦波。
• 励磁特性用単体出力電圧：0–1200 V。
• 励磁電流設定範囲：0–20 A。
• 変比試験用単体出力電流：0–1000 A。
• CT比測定範囲：5–25000 A / 5 A（5000 A / 1 A）。
• PT比測定範囲：1–500 kV。
• 負荷範囲：5–500 VA。
• 抵抗測定範囲：0.1–300 Ω。
• 精度（誤差）：≤ 0.5%（0.3% × Reading + 0.2% × Range）。
• 動作温度：-10 ℃ ～ +40 ℃。
• 相対湿度：< 90% RH。
• 使用高度：≤ 1000 m。
• 外形寸法（L × W × H）：450 × 350 × 350 mm。
• 質量：≤ 28 kg。
