地磁場試験機 UHV-105

高電圧電流パルス変圧器用

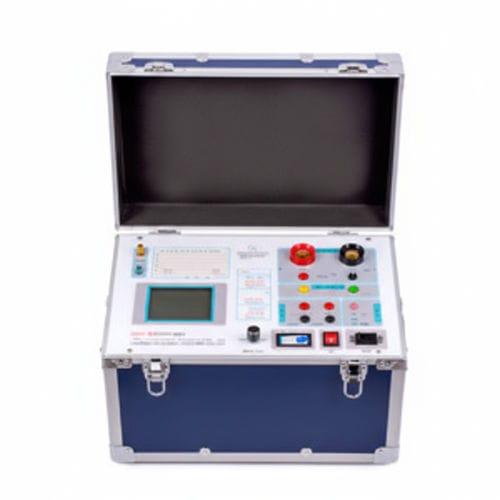

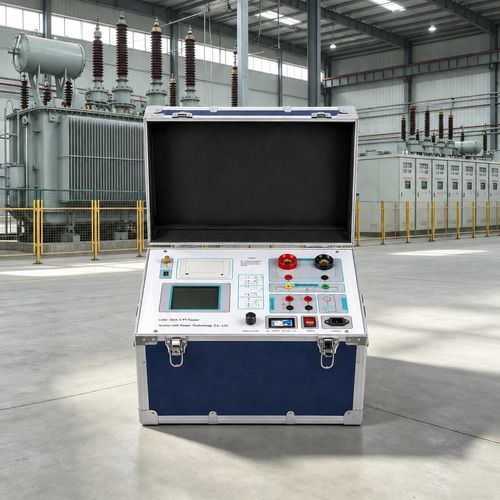

UHV-105 CT PT Comprehensive Tester は、P級の電流変成器（CT）および電圧/電位変成器（PT）の現場検証向けに設計された携帯型フィールドテスターで、検証に必要な一連の試験を統合して実行でき、データ記録と印刷機能を備えています。LCD表示、内蔵ミニプリンタによる現場印刷、USBデータ出力、簡便な操作を特徴とします。

製品の特長と利点

• 規格準拠：GB 20840.3-2013 および GB 20840.2-2014 に準拠した CT/PT の専門的検証に適合。
• 包括的な試験ソリューション：外部機器を必要とせず、列挙された全ての試験項目を単独で実行可能。
• 現場印刷：内蔵の高速マイクロプリンタで即時に紙の結果を出力。
• 直感的な操作：グラフィカルインターフェースを備えたスマートコントローラで操作が容易。
• 表示：大型LCDに試験データやグラフ結果を表示。
• 自動計算：規格に従った励磁knee point（キーポイント）の自動算出。
• 誤差曲線生成：5% および 10% の誤差曲線を自動プロットして適合性を評価。
• データ保護：停電保護付きで最大3,000件の試験記録を保存。
• データ可搬性：USBインターフェースでデータ転送とWord形式のレポート作成が可能。
• フィールド対応設計：携行に適したコンパクト設計（据付最適化）；公称質量 ≤ 30 kg。
• 保護機能：機器および作業者の安全を確保する多重保護機能。

機能（CT / PT）

• CT（電流変成器）:
  • 磁化曲線（励磁特性）
  • 変比測定
  • 極性確認
  • 5% および 10% の誤差曲線生成
  • 電流注入
  • 脱磁（デガウス）
  • 電力周波数交流に対する耐量試験
  • 励磁knee pointの自動算出
• PT（電圧/電位変成器）:
  • 励磁特性試験
  • 変比測定
  • 極性確認
  • 電力周波数に対する耐量試験
  • 脱磁（デガウス）
  • knee point値の算出

仕様 / 技術データ

• 動作電源：AC 220V ±20V、50–60Hz
• 出力波形：正弦波
• 励磁特性用出力電圧：0–1200 V
• 励磁出力電流範囲：0–20 A
• 変比試験用出力電流：0–1000 A
• CT 変比測定範囲：5–25000 A/5 A（5000 A/1 A）
• PT 変比測定範囲：1–500 kV
• 測定誤差：≤ 0.5%（0.2% * 測定値 + 0.3% * 範囲）
• 使用温度：-10 ℃ ～ +40 ℃
• 相対湿度：< 90% RH
• 使用高度：≤ 1000 m
• 外形寸法（L×W×H）：450 × 280 × 260 mm
• 重量：≤ 30 kg
• データ保存：停電保護付きで最大3,000件の試験記録を保存
• インターフェース：内蔵ミニプリンタ、データ出力およびレポート作成用のUSBフラッシュドライブ対応
