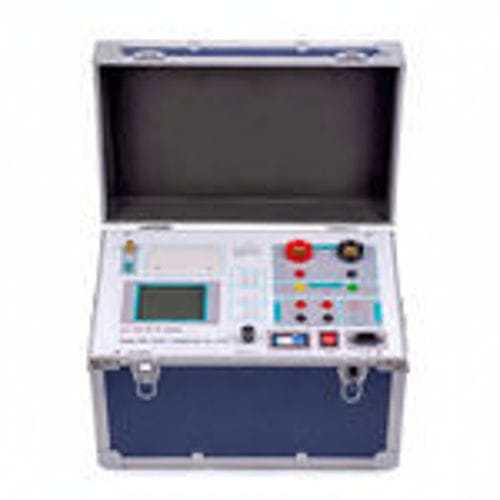

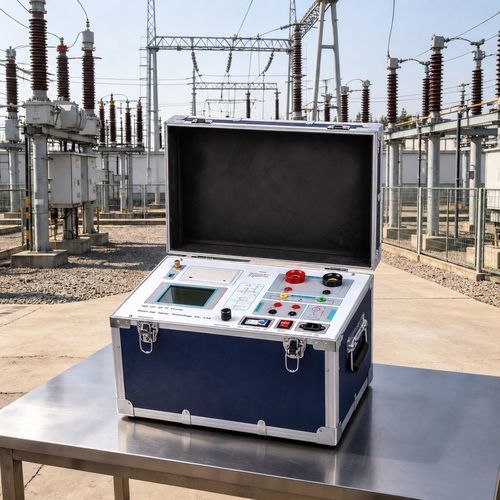

実験用分析器 UHV-103電気回路網用テスト用電圧
お気に入りに追加する
商品比較に追加する
特徴
- 応用分野
- 実験用, 電気回路網用, テスト用
- 測定
- 電圧
- 設定
- 携帯型
- 使用モード
- 自動
- その他の特徴
- データロガー付き, データ取り込み用, プリンター内蔵式
詳細
概要
主な機能
技術仕様
データとレポート
用途
- 保護用および計測用の電流変成器（CT）および電圧/電位変成器（PT）を対象とした自動試験器で、35 kV以下のCT/PTの実験室および現場試験に対応します。
- 励磁、測定、印字、データ保存を1台で統合した設計により、現場での検証作業を効率化します。
主な機能
- CTおよびPT（保護・計測）の試験をサポートします。
- GB 20840.3-2013、GB 20840.2-2014 等の規格に準拠しています。
- 外部の補助機器を接続することなく、すべての試験項目を完了できます。
- 超高速プリンター内蔵により、現場で試験結果を直接印字可能です。
- インテリジェントコントローラーにより操作は簡単です。
- 大画面のLCDによるグラフィカル表示インターフェースを備えています。
- CT/PTの励磁（変曲点）値を規定に従って自動判定します。
- 5%および10%の誤差曲線を自動生成します。
- 電源オフ後も3000セットの試験データを保持するメモリを搭載しています。
- Uディスクによるデータ転送に対応し、標準PCで読み取り、WORDレポートを生成できます。
技術仕様
- 型番：UHV-103。
- 動作電源：AC 220 V ±20 V、50–60 Hz。
- 機器出力波形：正弦波。
- 単体励磁出力電圧：0–1000 V。
- 励磁出力電流（可変）：0–20 A。
- 変比試験用単体出力電流：0–600 A。
- CT 比測定範囲：5 ～ 25,000 A / 5 A（5000 A / 1 A対応）。
- PT（T）測定範囲：1 ～ 500 kV。
- 誤差／精度：≤ 0.5 %（0.2 % * 読取値 + 0.3 % * 範囲）。
- 動作温度：-10 ℃ ～ +40 ℃。
- 相対湿度：< 90 % RH。
- 使用高度：≤ 1000 m。
- 外形寸法（長さ × 幅 × 高さ）：450 × 280 × 260 mm。
- 質量：≤ 30 kg。
データとレポート
- 電源オフ後も保持される最大3000セットの試験データを保存可能な内部メモリ。
- Uディスクによるデータ転送でPCへ容易に移行可能。
- 標準PCでの読み取りに対応し、WORDレポートの生成が可能。
- 現場での即時出力を可能にする内蔵超高速プリンター。
用途
- 保護用および計測用のCT/PT（≤35 kV）の実験室および現場試験。
- 携帯性のある設計と統合機能により、現場での検査・保守業務を効率化します。
