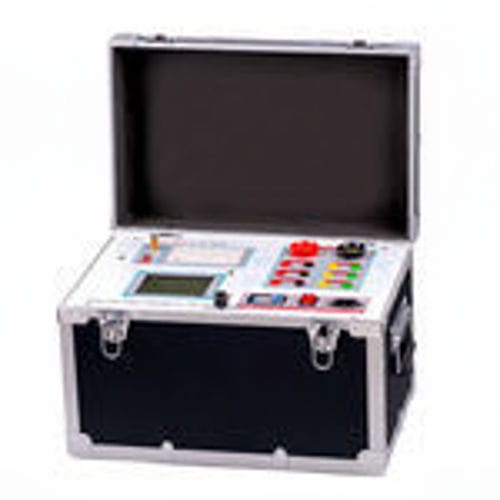

電気回路網用分析器 UHV-109A

抵抗性電気抵抗電源

製品の概要
UHV-109A は、研究所および現場での電流変成器（CT）および電圧変成器（PT）の自動検証と測定を目的とした携帯型の独立動作計測器です。自動的な折れ点検出、規格準拠のレポート機能、大容量ローカル保存を備え、USBによるワンクリックWordレポート出力を可能にして、据付・調整時間を短縮します。

主な機能

• CTおよびPTの検出および巻数比測定に対応
• GB 20840.3-2013 および GB 20840.2-2014 に準拠（IEC参照）
• 独立動作 — 外部機器不要
• 現場で即時出力可能な高速サーマルプリンター内蔵
• 大きなグラフィックLCDを備えた操作性の高いインテリジェントコントローラー
• 基準に準拠した CT/PT の励磁（折れ点）自動検出・自動計算
• 5% および 10% の誤差曲線を自動生成
• 停電時保護付きで 3000 件以上の試験データを保存
• USB データ転送および PC 対応のワンクリック Word レポート生成
• 現場試験向けの携帯設計（重量 ≤ 22 kg）

仕様 / 技術パラメータ

• 電源: AC 220V ±10%, 50Hz
• 機器出力: 0 ~ 2500 Vrms, 5 kVA（最大設定値 20 A）
• 大電流出力: 0 ~ 1000 A
• 励磁精度: ≤ 0.5%（0.2% * 測定値 + 0.3% * 範囲）
• 二次巻線抵抗測定:
  • 範囲: 0.1 ~ 300 Ω
  • 精度: ≤ 0.5%（0.2% * 測定値 + 0.3% * 範囲）
• 二次実負荷測定:
  • 範囲: 5 ~ 500 VA
  • 精度: ≤ 0.5%（0.2% * 測定値 + 0.3% * 範囲）± 0.1 VA
• 位相（角差）測定:
  • 精度: 4 分
  • 分解能: 0.1 分
• 比率誤差精度: 0.05%
• CT 巻数比測定:
  • 範囲: ≤ 25000 A/5 A（5000 A/1 A）
  • 精度: ≤ 0.5%
• PT 巻数比測定:
  • 範囲: ≤ 500 kV
  • 精度: ≤ 0.5%
• 動作環境: 温度 −10°C ～ 40°C; 湿度 ≤ 90%; 高度 ≤ 1000 m
• 寸法: 410 mm × 260 mm × 340 mm
• 重量: ≤ 22 kg
